EKS 옵저버빌리티(Obsivability) - AEWS 4주차

EKS에서의 다양한 옵저빌리티 도구에 대해 알아보겠습니다.

1. EKS Console

먼저 AWS 웹 콘솔에 EKS 메뉴에 들어가면 클러스터 ARN, 엔드포인트, 정책 리소스 등 Kubernetes API 리소스 유형을 확인할 수 있습니다.

2. Logging in EKS

eks 로깅을 활성화하면 CloudWatch를 통해 손쉽게 로깅을 할 수 있습니다.

Control plane logging

컨트롤 플레인의 로그의 종류는 다음과 같습니다.

1. Kubernetes API server component logs (**api**) – kube-apiserver-<nnn...>
2. Audit (**audit**) – kube-apiserver-audit-<nnn...>
3. Authenticator (**authenticator**) – authenticator-<nnn...>
4. Controller manager (**controllerManager**) – kube-controller-manager-<nnn...>
5. Scheduler (**scheduler**) – kube-scheduler-<nnn...>

# 모든 로깅 활성화
# 모든 로깅 활성화
aws eks update-cluster-config --region $AWS_DEFAULT_REGION --name $CLUSTER_NAME \
    --logging '{"clusterLogging":[{"types":["api","audit","authenticator","controllerManager","scheduler"],"enabled":true}]}'

# 로그 그룹 확인
aws logs describe-log-groups | jq

로그를 활성화하면 아래와 같이 on으로 변경되는 것을 확인할 수 있습니다.

로그 그룹의 이름은 /aws/eks/<cluster-name>/cluster 패턴으로 생성됩니다.

웹 콘솔을 통해 손쉽게 필터링하여 확인할 수 있습니다.

혹은, CLI를 통해서도 로그를 확인할 수 있습니다.

Cloudwatch > Logs > Logs Insight 메뉴 카테고리에 CloudWatch Logs Insights 서비스를 이용하면 쿼리를 통해서 로그를 확인할 수 있습니다.

다음은 등록한 로그 그룹을 선택하고 30분 동안의 kube-apiserver의 audit 로그를 불러옵니다.

로깅을 다시 비활성화하려면 아래 명령어를 입력합니다.

# EKS Control Plane 로깅(CloudWatch Logs) 비활성화 eksctl utils update-cluster-logging --cluster $CLUSTER_NAME --region $AWS_DEFAULT_REGION --disable-types all --approve # 로그 그룹 삭제 aws logs delete-log-group --log-group-name /aws/eks/$CLUSTER_NAME/cluster

3.Container Insights metrics in Amazon CloudWatch & Fluent Bit (Logs)

• CloudWatch Container Insights는 컨테이너형 애플리케이션 및 마이크로 서비스에 대한 모니터링, 트러블 슈팅 및 알람을 위한 완전 관리형 관측 서비스입니다.
• 각 노드마다 CloudWatch파드와 Fluent Bit 파드가 데몬셋으로 배치되어 Metrics와 Logs를 수집합니다.
• 수집
  • 아래 3가지 종류의 로그를 CloudWatch Logs에 전송합니다.
  1. /aws/containerinsights/Cluster_Name/application : 로그 소스(All log files in /var/log/containers), 각 컨테이너/파드 로그
  2. /aws/containerinsights/Cluster_Name/host : 로그 소스(Logs from /var/log/dmesg, /var/log/secure, and /var/log/messages), 노드(호스트) 로그
  3. /aws/containerinsights/Cluster_Name/dataplane : 로그 소스(/var/log/journal for kubelet.service, kubeproxy.service, and docker.service), 쿠버네티스 데이터플레인 로그
• 저장
  • CloudWatch logs에 로그를 저장하고, 로그 그룹별로 보존 기간 설정이 가능합니다.
• 시각화
  • CloudWatch 의 Logs Insights를 사용하여 대상 로그를 분석하고, CloudWatch의 대시보드로 시각화합니다.

CloudWatch Container observability 설치합니다. 현재는 EKS-addon으로 지원하고 있어 손쉽게 설치할 수 있습니다.

# 설치
aws eks create-addon --cluster-name $CLUSTER_NAME --addon-name amazon-cloudwatch-observability
aws eks list-addons --cluster-name myeks --output table

# 설치 확인
kubectl get-all -n amazon-cloudwatch
kubectl get ds,pod,cm,sa,amazoncloudwatchagent -n amazon-cloudwatch
kubectl describe clusterrole cloudwatch-agent-role amazon-cloudwatch-observability-manager-role    # 클러스터롤 확인
kubectl describe clusterrolebindings cloudwatch-agent-role-binding amazon-cloudwatch-observability-manager-rolebinding  # 클러스터롤 바인딩 확인
kubectl -n amazon-cloudwatch logs -l app.kubernetes.io/component=amazon-cloudwatch-agent -f # 파드 로그 확인
kubectl -n amazon-cloudwatch logs -l k8s-app=fluent-bit -f    # 파드 로그 확인

# cloudwatch-agent 설정 확인
kubectl describe cm cloudwatch-agent-agent -n amazon-cloudwatch

CloudWatch 메뉴에 아래 로그 그룹이 생성된 것을 볼 수 있습니다.

컨테이너(파드 로깅)

그럼 , Nginx 웹서버(컨테이너)를 배포해보고 Container Insight를 통해 로그를 수집하고 확인해보겠습니다.

먼저, Helm Chart를 통해서 nginx를 배포합니다.

# NGINX 웹서버 배포
helm repo add bitnami https://charts.bitnami.com/bitnami

# 사용 리전의 인증서 ARN 확인
CERT_ARN=$(aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text)
echo $CERT_ARN

# 도메인 확인
echo $MyDomain

# 파라미터 파일 생성 : 인증서 ARN 지정하지 않아도 가능! 혹시 https 리스너 설정 안 될 경우 인증서 설정 추가(주석 제거)해서 배포 할 것
cat <<EOT > nginx-values.yaml
service:
  type: NodePort

networkPolicy:
  enabled: false

ingress:
  enabled: true
  ingressClassName: alb
  hostname: nginx.$MyDomain
  pathType: Prefix
  path: /
  annotations:
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: ip
    alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
    #alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
    alb.ingress.kubernetes.io/success-codes: 200-399
    alb.ingress.kubernetes.io/load-balancer-name: $CLUSTER_NAME-ingress-alb
    alb.ingress.kubernetes.io/group.name: study
    alb.ingress.kubernetes.io/ssl-redirect: '443'
EOT
cat nginx-values.yaml | yh

# 배포
helm install nginx bitnami/nginx --version 15.14.0 -f nginx-values.yaml

# 확인
kubectl get ingress,deploy,svc,ep nginx
kubectl get targetgroupbindings # ALB TG 확인

# 접속 주소 확인 및 접속
echo -e "Nginx WebServer URL = https://nginx.$MyDomain"
curl -s https://nginx.$MyDomain
kubectl logs deploy/nginx -f

## 외부에서는 접속이 잘되나, myeks EC2에서 url 접속이 잘 되지 않을 경우 : 이전 aws DNS cache 영향(추정)
dig +short nginx.$MyDomain
dig +short nginx.$MyDomain @192.168.0.2
dig +short nginx.$MyDomain @1.1.1.1
dig +short nginx.$MyDomain @8.8.8.8
cat /etc/resolv.conf
sed -i "s/^nameserver 192.168.0.2/nameserver 1.1.1.1/g" /etc/resolv.conf
cat /etc/resolv.conf
dig +short nginx.$MyDomain
dig +short nginx.$MyDomain @8.8.8.8
dig +short nginx.$MyDomain @192.168.0.2
curl -s https://nginx.$MyDomain
----

# 반복 접속
while true; do curl -s https://nginx.$MyDomain -I | head -n 1; date; sleep 1; done

# (참고) 삭제 시
helm uninstall nginx

ApacheBench 도구를 이용해서 부하를 발생시켜 로그를 더 많이 수집할 수 있도록 합니다.

# 부하 발생
curl -s https://nginx.$MyDomain
yum install -y httpd
ab -c 500 -n 30000 https://nginx.$MyDomain/

# 파드 직접 로그 모니터링
kubectl logs deploy/nginx -f

/aws/containerinsights/myeks/application 로그 그룹의 로그 이벤트를 확인해보면 수많은 애플리케이션 로그를 확인해 볼 수 있습니다. ApacheBench를 필터링해보면 위에서 발생시킨 부하테스트의 로그를 확인할 수 있습니다.

다음과 같이 Logs Insights의 쿼리를 통해서도 로그를 가져올 수 있습니다.

# Application log errors by container name : 컨테이너 이름별 애플리케이션 로그 오류
# 로그 그룹 선택 : /aws/containerinsights/<CLUSTER_NAME>/application
stats count() as error_count by kubernetes.container_name
| filter stream="stderr"
| sort error_count desc

# All Kubelet errors/warning logs for for a given EKS worker node
# 로그 그룹 선택 : /aws/containerinsights/<CLUSTER_NAME>/dataplane
fields @timestamp, @message, ec2_instance_id
| filter  message =~ /.*(E|W)[0-9]{4}.*/ and ec2_instance_id="<YOUR INSTANCE ID>"
| sort @timestamp desc

# Kubelet errors/warning count per EKS worker node in the cluster
# 로그 그룹 선택 : /aws/containerinsights/<CLUSTER_NAME>/dataplane
fields @timestamp, @message, ec2_instance_id
| filter   message =~ /.*(E|W)[0-9]{4}.*/
| stats count(*) as error_count by ec2_instance_id

또한, Container Inshgihs를 활성화하면 EKS의 아래 다양한 리소스들의 대시보드를 지원합니다.

• 클러스터 상태요약
• 세부 정보
  • 클러스터
  • 노드
  • 네임스페이스
  • 파드
  • 컨테이너
• 기본적인 대시보드


4. 메트릭 서버(Metrics-Server)

• 쿠버네티스 메트릭 서버는 쿠버네티스 클러스터 내에서 리소스 사용량 및 성능 데이터를 수집하고 노출하는 역할을 합니다.
• 이 데이터는 HPA (Horizontal Pod Autoscaler)와 같은 컴포넌트가 스케일링 결정을 내릴 때 사용됩니다.
• 메트릭 서버는 각 노드 및 포드의 CPU, 메모리 사용량, 네트워크 트래픽 등을 수집하여 API 서버에 저장하고 이러한 데이터를 쿼리 할 수 있도록 해줍니다.

metric-server 설치

kubectl apply -f https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml

# 메트릭 서버 확인 : 메트릭은 15초 간격으로 cAdvisor를 통하여 가져옴
kubectl api-resources | grep metrics
kubectl get apiservices |egrep '(AVAILABLE|metrics)'
kubectl get pod -n kube-system -l k8s-app=metrics-server
NAME                              READY   STATUS    RESTARTS   AGE
metrics-server-6d94bc8694-d5v4l   1/1     Running   0          113s

메트릭 확인

# 노드 메트릭 확인
kubectl top node

# 파드 메트릭 확인
kubectl top pod -A
kubectl top pod -n kube-system --sort-by='cpu'
kubectl top pod -n kube-system --sort-by='memory'

5. kwatch

• kwatch는 Kubernetes 클러스터 내의 리소스 변화를 실시간으로 모니터링할 수 있는 유틸리티 도구입니다.
• Slack Webhook을 연동하여 Kubernetes 클러스터의 상태를 실시간으로 파악하여 관리 및 디버깅 작업을 수월하도록 합니다.

kwatch 설치

연동할 <SLACK_WEBHOOK_URL>을 입력합니다.

# 닉네임
NICK=<각자 자신의 닉네임>
NICK=jdg98

# configmap 생성
cat <<EOT > ~/kwatch-config.yaml
apiVersion: v1
kind: Namespace
metadata:
  name: kwatch
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: kwatch
  namespace: kwatch
data:
  config.yaml: |
    alert:
      slack:
        webhook: <SLACK_WEBHOOK_URL>
        title: $NICK-EKS
        #text: Customized text in slack message
    pvcMonitor:
      enabled: true
      interval: 5
      threshold: 70
EOT
kubectl apply -f kwatch-config.yaml

# 배포
kubectl apply -f https://raw.githubusercontent.com/abahmed/kwatch/v0.8.5/deploy/deploy.yaml



Slack을 통한 이상징후 결과 탐지

# 터미널1
watch kubectl get pod

# 잘못된 이미지 정보의 파드 배포
kubectl apply -f https://raw.githubusercontent.com/junghoon2/kube-books/main/ch05/nginx-error-pod.yml
kubectl get events -w

# 이미지 업데이트 방안2 : set 사용 - iamge 등 일부 리소스 값을 변경 가능!
kubectl set
kubectl set image pod nginx-19 nginx-pod=nginx:1.19

# 삭제
kubectl delete pod nginx-19

6. 프로메테우스(Prometheus)

prometheus-stack 설치

프로메테우스 스택은 모니터링에 필요한 여러 요소를(prometheus, grafana, alert-manager 등) 단일 차트(스택)로 제공합니다.

# 모니터링
kubectl create ns monitoring
watch kubectl get pod,pvc,svc,ingress -n monitoring

# 사용 리전의 인증서 ARN 확인 : 정상 상태 확인(만료 상태면 에러 발생!)
CERT_ARN=`aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text`
echo $CERT_ARN

# repo 추가
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts

# 파라미터 파일 생성
cat <<EOT > monitor-values.yaml
prometheus:
  prometheusSpec:
    podMonitorSelectorNilUsesHelmValues: false
    serviceMonitorSelectorNilUsesHelmValues: false
    retention: 5d
    retentionSize: "10GiB"
    storageSpec:
      volumeClaimTemplate:
        spec:
          storageClassName: gp3
          accessModes: ["ReadWriteOnce"]
          resources:
            requests:
              storage: 30Gi

  ingress:
    enabled: true
    ingressClassName: alb
    hosts:
      - prometheus.$MyDomain
    paths:
      - /*
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/load-balancer-name: myeks-ingress-alb
      alb.ingress.kubernetes.io/group.name: study
      alb.ingress.kubernetes.io/ssl-redirect: '443'

grafana:
  defaultDashboardsTimezone: Asia/Seoul
  adminPassword: prom-operator

  ingress:
    enabled: true
    ingressClassName: alb
    hosts:
      - grafana.$MyDomain
    paths:
      - /*
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/load-balancer-name: myeks-ingress-alb
      alb.ingress.kubernetes.io/group.name: study
      alb.ingress.kubernetes.io/ssl-redirect: '443'

  persistence:
    enabled: true
    type: sts
    storageClassName: "gp3"
    accessModes:
      - ReadWriteOnce
    size: 20Gi

defaultRules:
  create: false
kubeControllerManager:
  enabled: false
kubeEtcd:
  enabled: false
kubeScheduler:
  enabled: false
alertmanager:
  enabled: false
EOT
cat monitor-values.yaml | yh

# 배포
helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack --version 57.1.0 \
--set prometheus.prometheusSpec.scrapeInterval='15s' --set prometheus.prometheusSpec.evaluationInterval='15s' \
-f monitor-values.yaml --namespace monitoring

# 확인
## alertmanager-0 : 사전에 정의한 정책 기반(예: 노드 다운, 파드 Pending 등)으로 시스템 경고 메시지를 생성 후 경보 채널(슬랙 등)로 전송
## grafana : 프로메테우스는 메트릭 정보를 저장하는 용도로 사용하며, 그라파나로 시각화 처리
## prometheus-0 : 모니터링 대상이 되는 파드는 ‘exporter’라는 별도의 사이드카 형식의 파드에서 모니터링 메트릭을 노출, pull 방식으로 가져와 내부의 시계열 데이터베이스에 저장

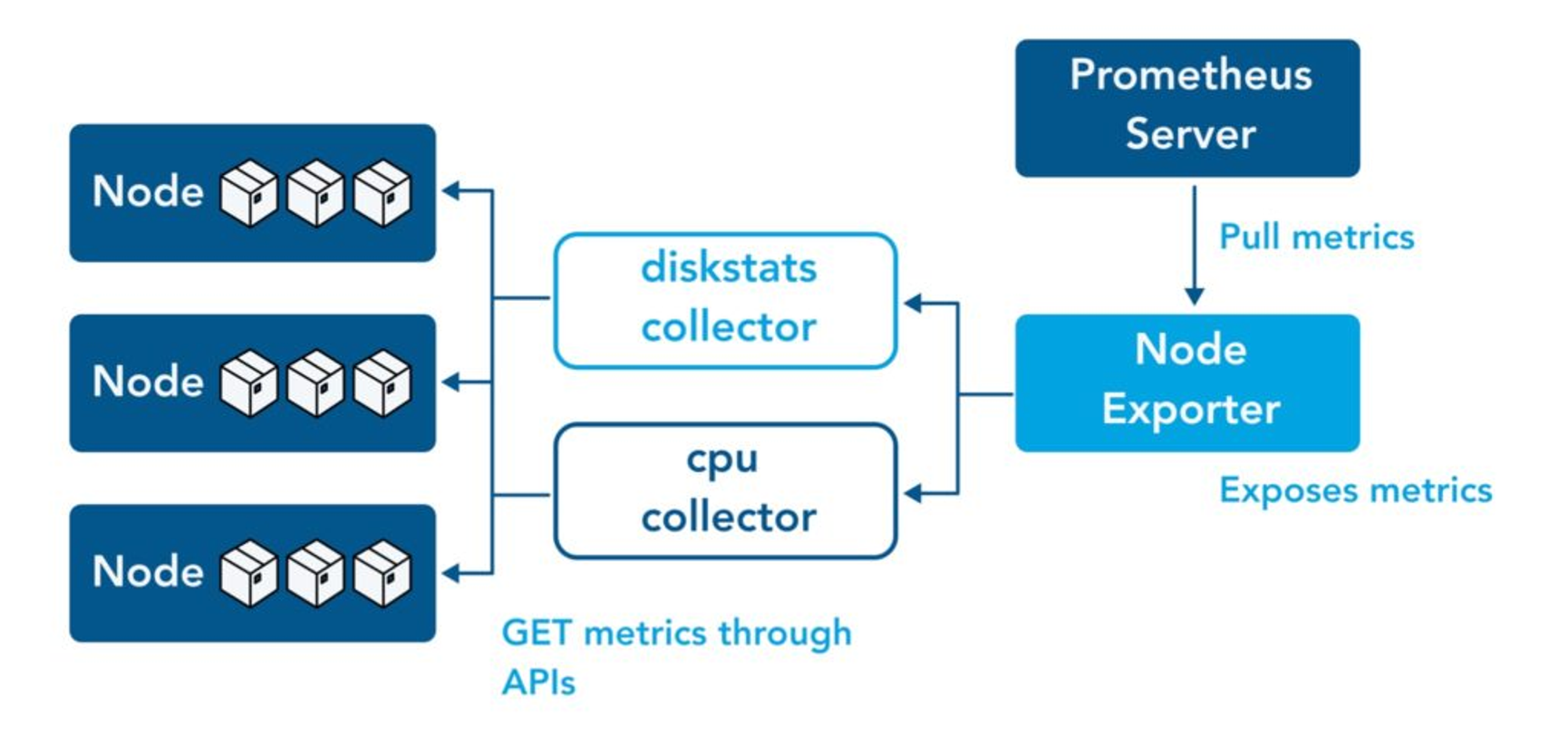

## node-exporter : 노드익스포터는 물리 노드에 대한 자원 사용량(네트워크, 스토리지 등 전체) 정보를 메트릭 형태로 변경하여 노출
## operator : 시스템 경고 메시지 정책(prometheus rule), 애플리케이션 모니터링 대상 추가 등의 작업을 편리하게 할수 있게 CRD 지원
## kube-state-metrics : 쿠버네티스의 클러스터의 상태(kube-state)를 메트릭으로 변환하는 파드
helm list -n monitoring
kubectl get pod,svc,ingress,pvc -n monitoring
kubectl get-all -n monitoring
kubectl get prometheus,servicemonitors -n monitoring
kubectl get crd | grep monitoring
kubectl df-pv

인그레스를 통해 도메인으로 프로메테우스를 접속합니다.

# ingress 확인
kubectl get ingress -n monitoring kube-prometheus-stack-prometheus
kubectl describe ingress -n monitoring kube-prometheus-stack-prometheus

# 프로메테우스 ingress 도메인으로 웹 접속
echo -e "Prometheus Web URL = https://prometheus.$MyDomain"

프로메테우스 메뉴 분석

프로메테우스 Web UI의 주요 메뉴에 대해 알아봅니다.

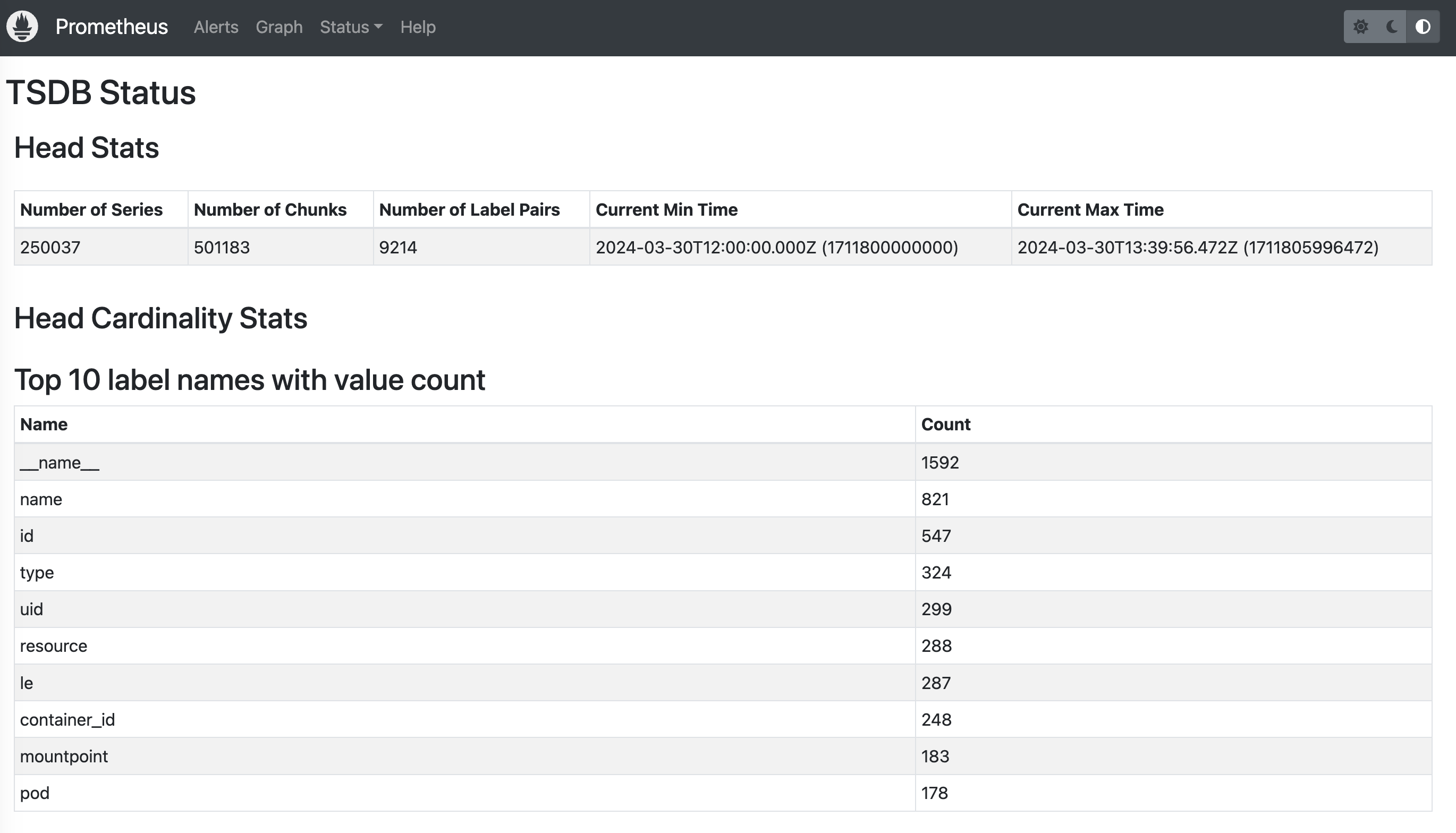

TSDB Status

프로메테우스의 쿼리에 대한 통계등을 확인할 수 있습니다. TSDB(Time Series Database)의 성능, 용량, 데이터의 보관 상태 등을 이해하는 데 도움이 됩니다

status > TSDB status

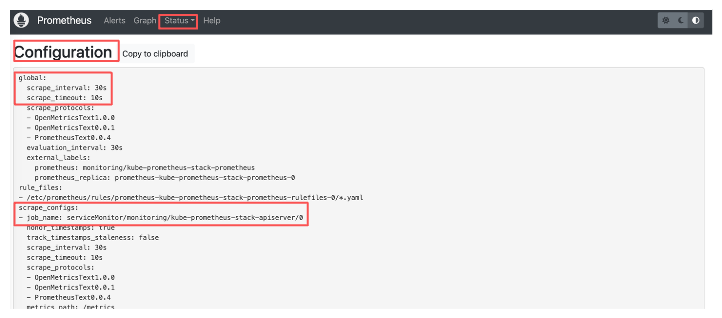

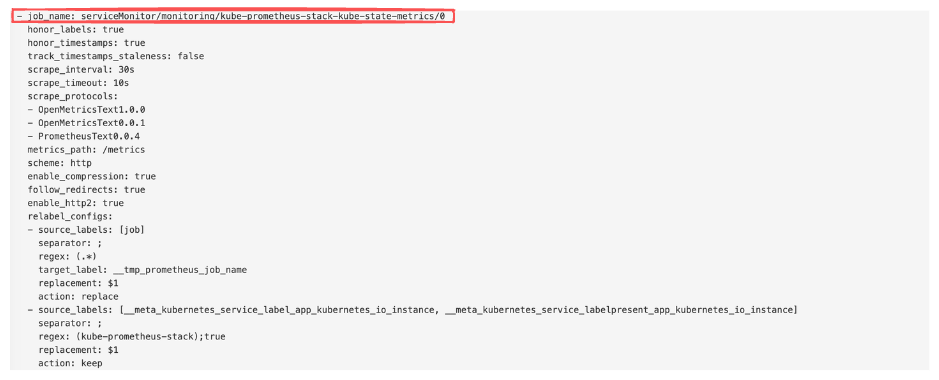

Configuration

• 가장 많이 활용되는 메뉴로 프로메테우스에 적용된 설정 파일을 확인할 수 있습니다.
• 수집주기 설정 = global.scrape\_interval: 1m
  수집하는 잡 = scrape\_configs.job\_name: prometheus
• 프로메테우스 스택(Operator)의 경우 시크릿, 일반 프로메테우스에서는 prometheus-server라는 컨피그맵에서 Configuration을 확인할 수 습니다.

Target

• 프로메테우스가 수집하는 모니터링 대상입니다.
• Node expoter cAdvisor, 쿠버네티스 전반적인 현황 이외에 다양한 메트릭을 포함합니다.

configuration의 job_name을 통해 프로메테우스가 Scrapping 합니다.

status > configuration

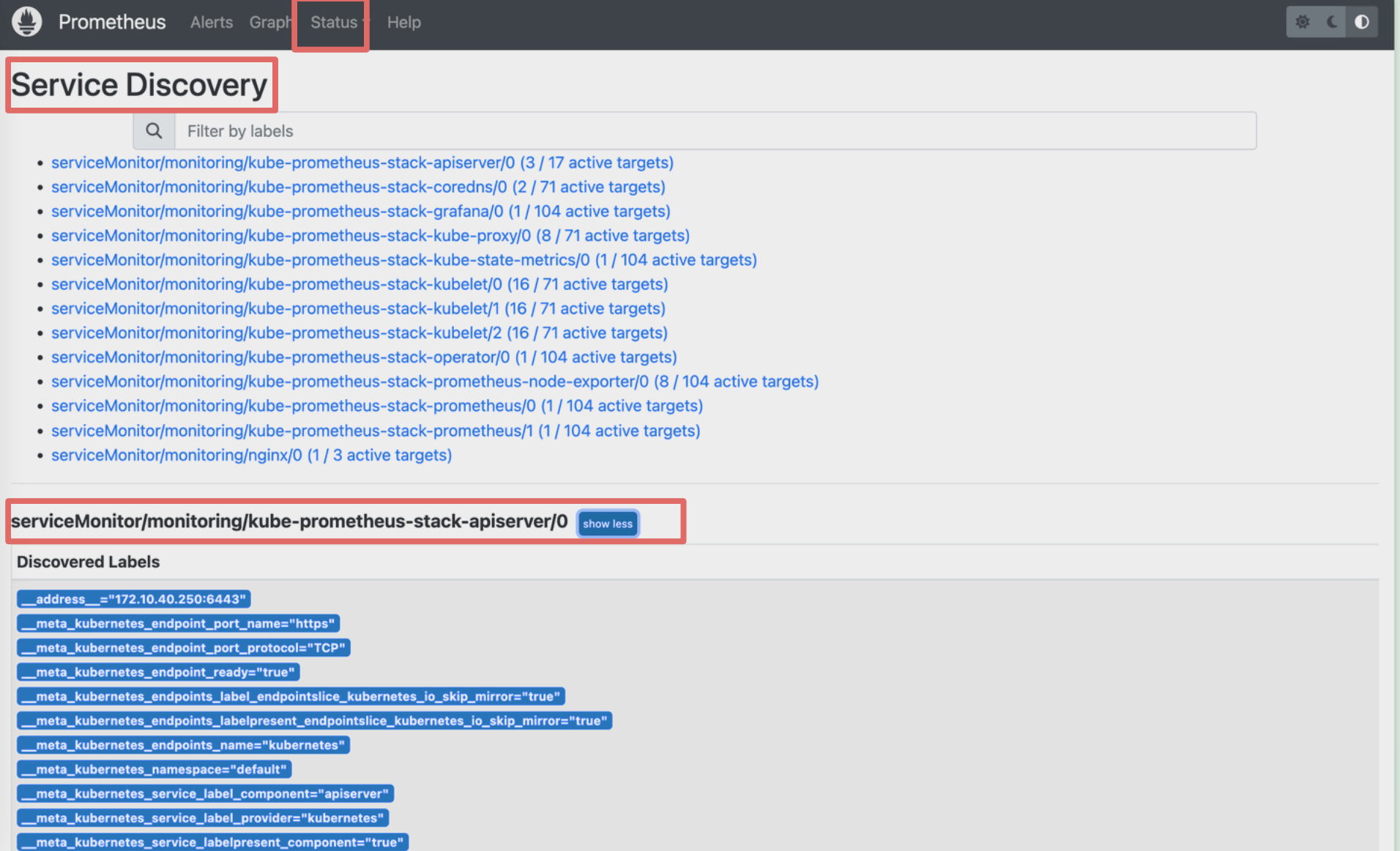

Service Discovery

• 실제로 프로메테우스에 설정된 잡들이 서비스 디스커버리를 통하여 통신합니다.
• 서비스 디스커버리를 대상들을 한눈에 확인할 수 있습니다.
• 아래와 같이 서비스 디스커버리에는 모든 잡들의 엔드포인트 정보가 나오지만, action, relabel 등 필드 값에 따라 쿼리가 필터링됩니다.

프로메테우스 익스포터(Exporter)

Node Exporter

• 쿠버네티스 노드의 OS 운영체제에 상태에 대한 지표를 수집하는 데 사용됩니다
• CPU 사용량, 메모리 사용량, 디스크 활용률, 네트워크 트래픽 등 다양한 시스템 지표를 수집하여 프로메테우스와 같은 모니터링 시스템으로 전송합니다.

# Table 아래 쿼리 입력 후 Execute 클릭 -> Graph 확인
## 출력되는 메트릭 정보는 node-exporter 를 통해서 노드에서 수집된 정보
node_memory_Active_bytes

# 부하테스트
stress --vm 5 --vm-bytes 10M --timeout 150s

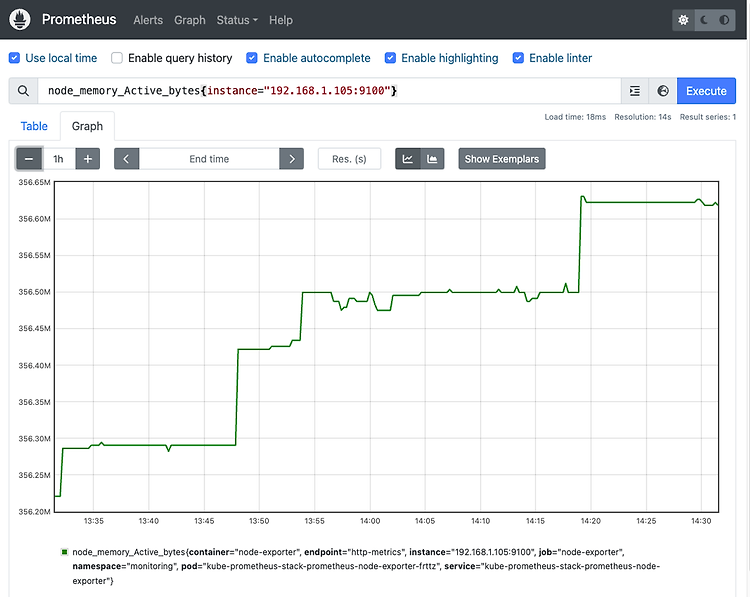

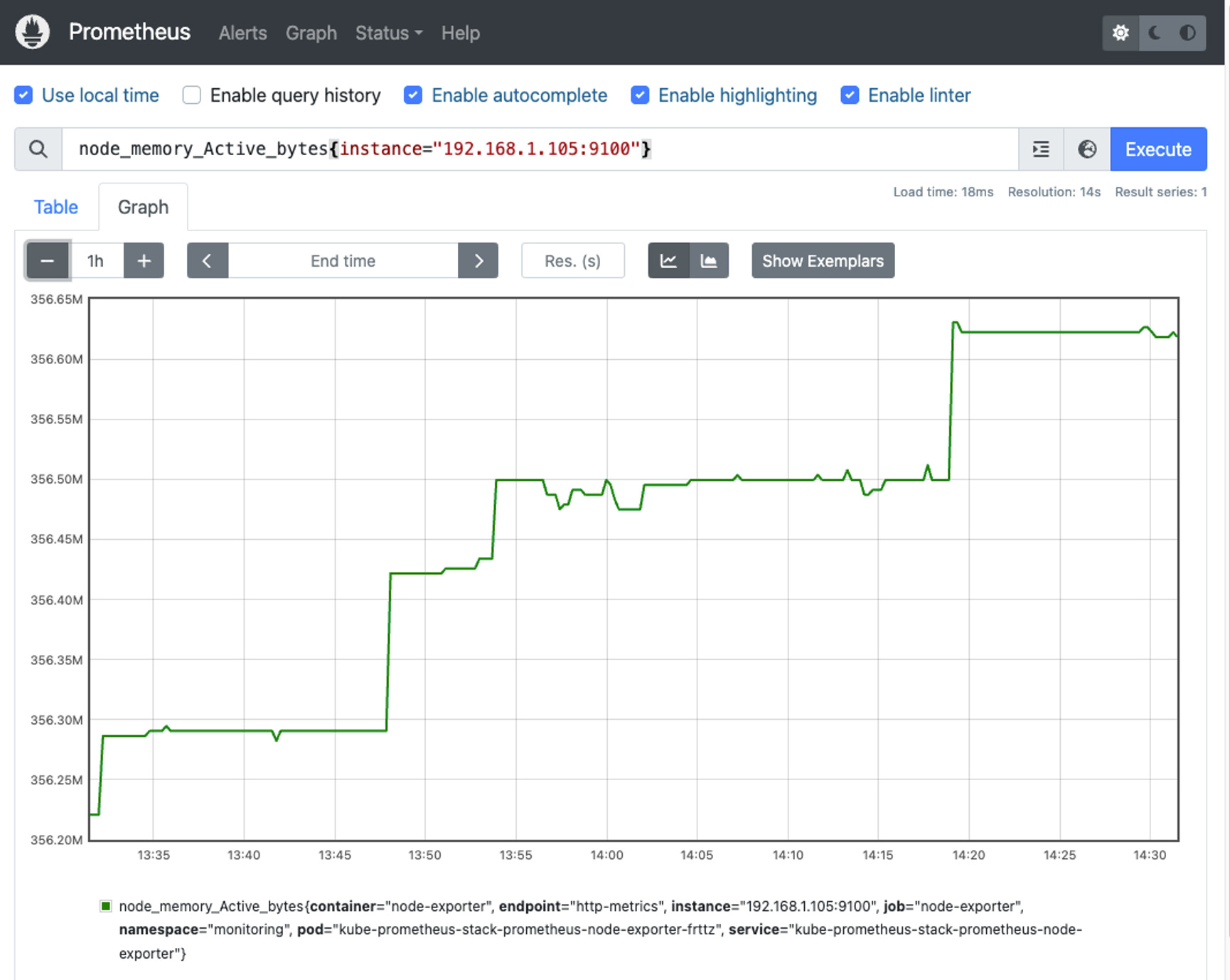

# 특정 노드(인스턴스) 필터링 : 아래 IP는 출력되는 자신의 인스턴스 PrivateIP 입력 후 Execute 클릭 -> Graph 확인
node_memory_Active_bytes{instance="192.168.1.105:9100"}

kube-state-metrics

• 쿠버네티스 오브젝트(파드, 노드, 서비스, 디플로이먼트 등) 상태에 대한 지표를 수집합니다.
• 쿠버네티스 API 서버에서 클러스터의 현재 상태를 가져와서 Prometheus와 같은 모니터링 시스템으로 노출합니다

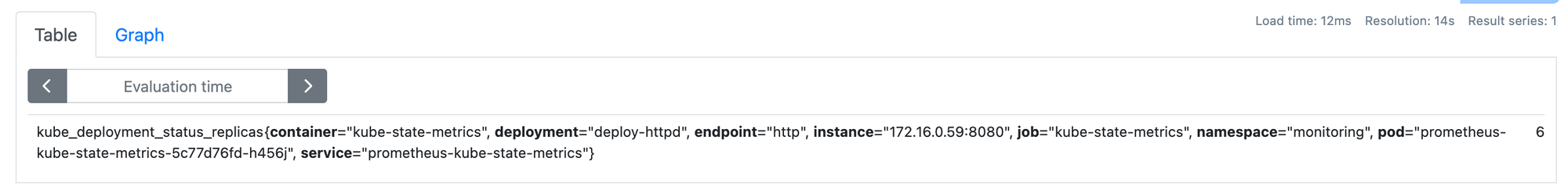

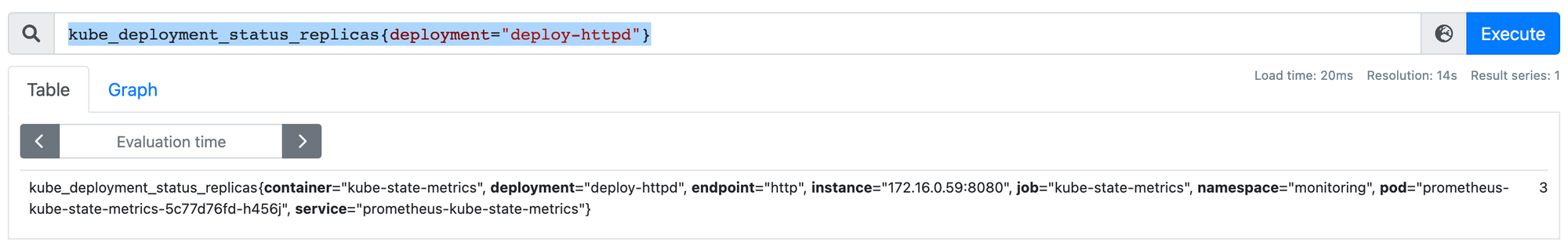

실습할 디플로이먼트를 배포하고, 레플리카 수를 증가시켜, kube-state-metrics을 통한 쿠버네티스 오브젝트의 메트릭 수집을 확인합니다.

cat << EOT >> deploy-http.yaml | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: deploy-httpd
  name: deploy-httpd
spec:
  replicas: 3
  selector:
    matchLabels:
      app: deploy-httpd
  template:
    metadata:
      labels:
        app: deploy-httpd
    spec:
      containers:
      - image: httpd
        name: httpd
EOT

# 레플리카수 증가 3 -> 6
k scale deployment deploy-httpd --replicas 6

cAdvisor(kubelet)

• 쿠버네티스 클러스터 내에서 동작하는 각 컨테이너의 리소스 사용량 및 성능 지표를 수집합니다.
• 주로 kubelet이라는 쿠버네티스 노드 에이전트에서 실행됩니다.

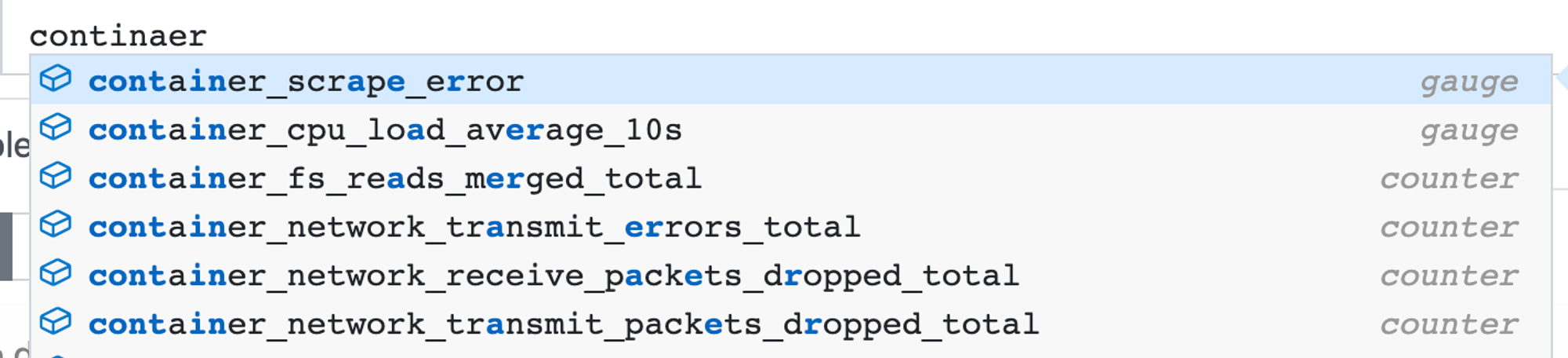

• 아래와 같이 컨테이너 관련 메트릭을 조회할 수 있습니다.

PromQL

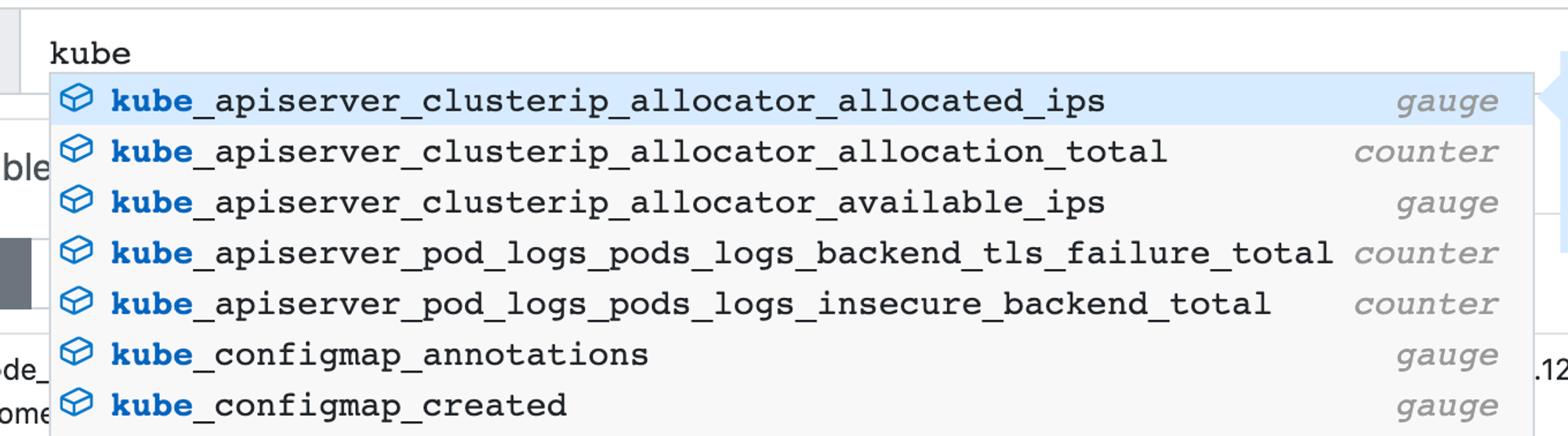

메트릭 타입

PromQL에는 4가지 메트릭 타입이 존재합니다.

1. 게이지(Gauge)

• 특정 시점의 값을 표현하기 위해서 사용하는 메트릭 타입
• CPU 온도나 메모리 사용량에 대한 현재 시점 값
• node_memory_Active_bytes = "노드 메모리 사용량"


2. 카운터(Counter)

• 누적된 값을 표현하기 위해 사용하는 메트릭 타입
• 증가 시 구간 별로 변화(추세) 확인, 계속 증가 → 함수 등으로 활용

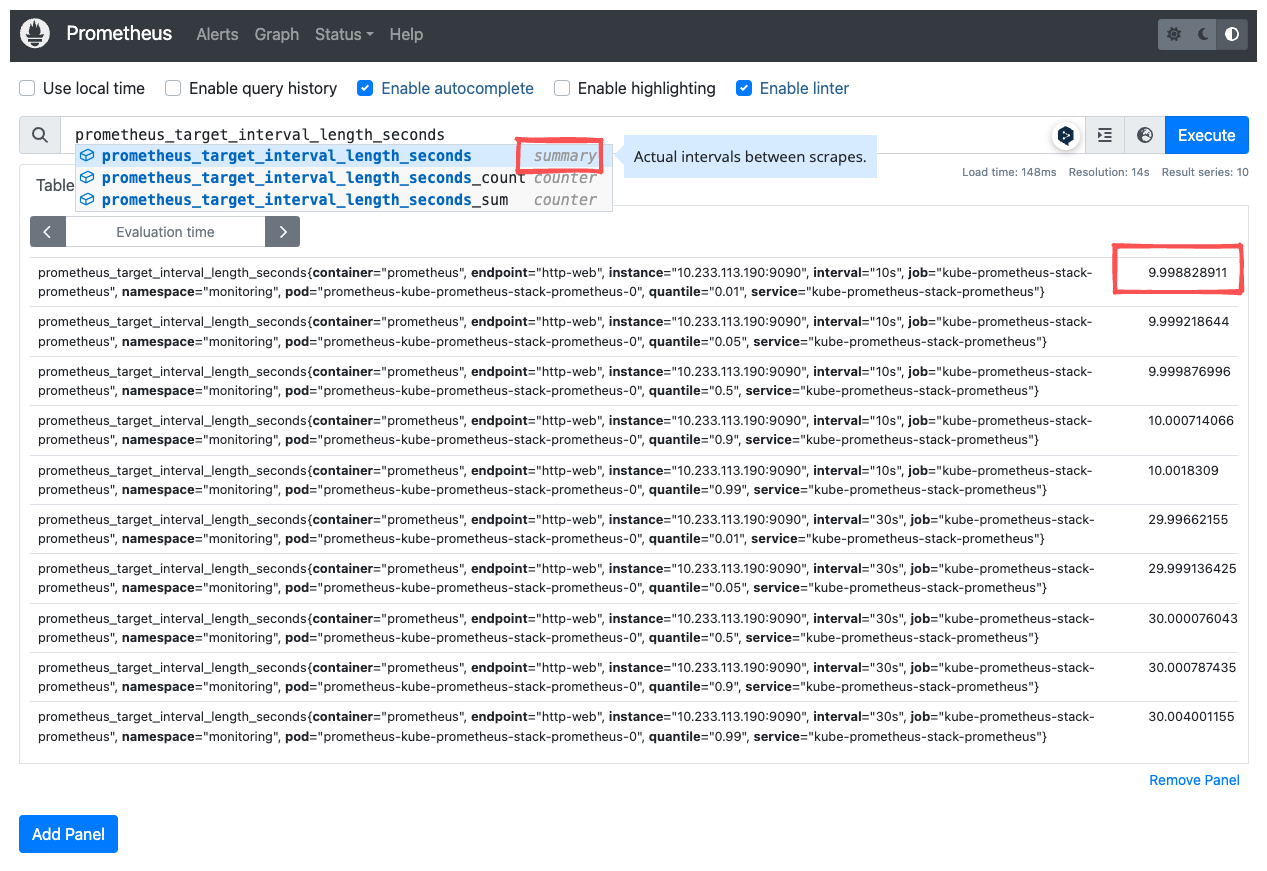

3. 서머리(Summary)

• 구간 내에 있는 메트릭 값의 빈도, 중앙값 등 통계적 메트릭

4. 히스토그램(Histogram)

• 사전에 미리 정의한 구간 내에 있는 메트릭 값의 빈도를 측정 → 함수로 측정 포맷을 변경

레이블 매처(Label Macher)

• PromQL에서 특정 레이블 값과 일치하는 시계열데이터를 선택하는 데 사용되는 메커니즘입니다.
• 레이플 매처의 4가지 조건
  • = : 매치되는 값 ****
  • ≠ : 매치되지 않는 값
  • =~ : 정규표현식
  • !~: 정규표현식에 해당하지 않는 값

```
# 예시
node_memory_Active_bytes
node_memory_Active_bytes{instance="192.168.1.188:9100"}
node_memory_Active_bytes{instance!="192.168.1.188:9100"}

# 정규표현식
node_memory_Active_bytes{instance=~"192.168.+"}
node_memory_Active_bytes{instance=~"192.168.1.+"}

# 다수 대상
node_memory_Active_bytes{instance=~"192.168.1.188:9100|192.168.2.170:9100"}
node_memory_Active_bytes{instance!~"192.168.1.188:9100|192.168.2.170:9100"}

# 여러 조건 AND
kube_deployment_status_replicas_available{namespace="kube-system"}
kube_deployment_status_replicas_available{namespace="kube-system", deployment="coredns"}
```

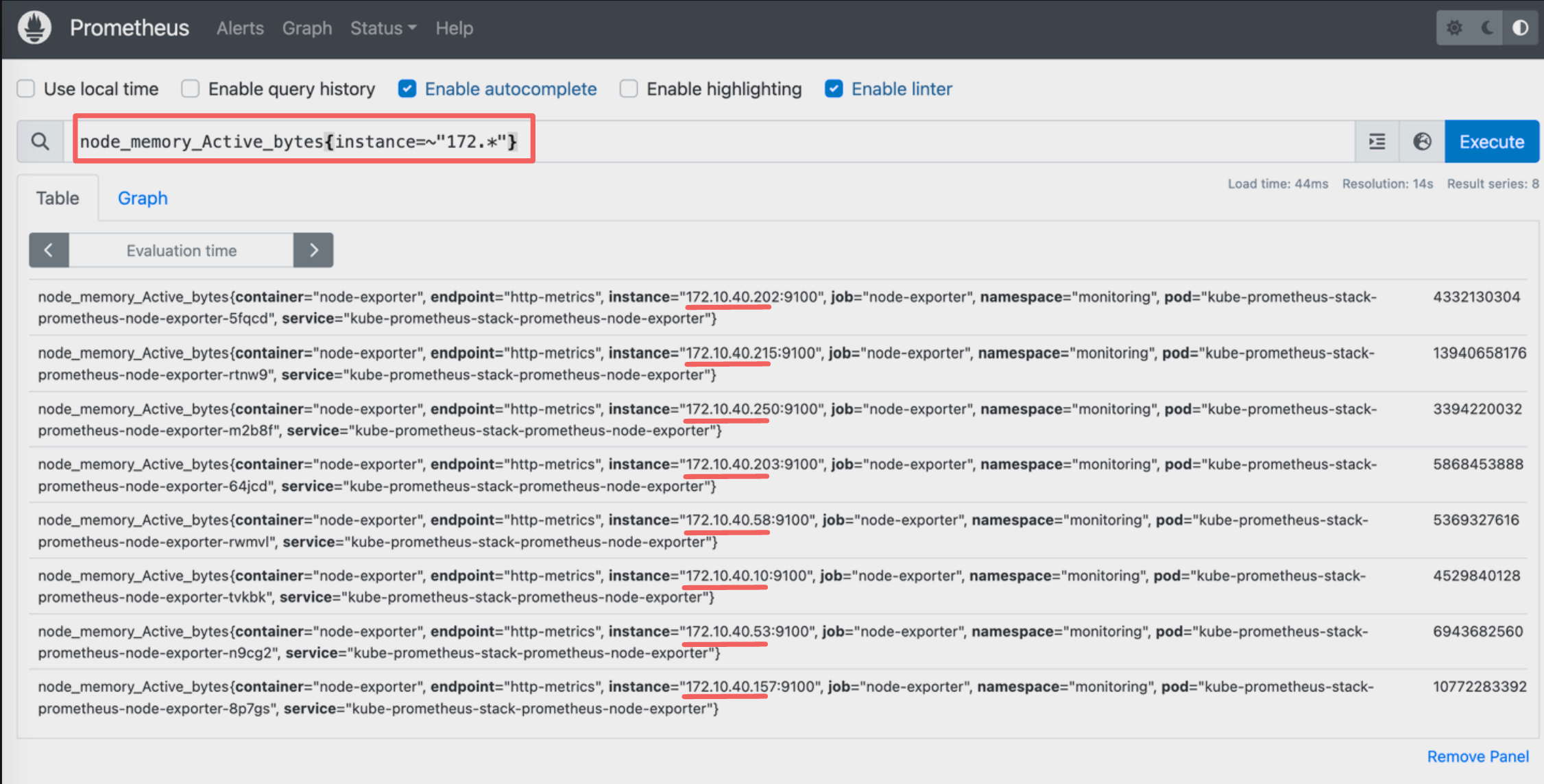

레이블 매처의 정규표현식을 활용하여 172 대역인 노드의 정보만 필터링할 수 있습니다.

이진 연산자(Binary Operators)

• 수식에서와 같이 연산자 중 두 개의 피연산자를 필요로 하는 연산자를 의미합니다.
• 이진 연산자의 종류
  • 산술 이진 연산자 : + - * / * ^
  • 비교 이진 연산자 : = =! = > < > = < =
  • 논리/집합 이진 연산자 : and 교집합, or 합집합, unless 차집합

# 산술 이진 연산자 : + - * / * ^
node_memory_Active_bytes
node_memory_Active_bytes/1024
node_memory_Active_bytes/1024/1024

# 비교 이진 연산자 : = =  ! = > < > = < =
nginx_http_requests_total
nginx_http_requests_total > 100
nginx_http_requests_total > 10000

# 논리/집합 이진 연산자 : and 교집합 , or 합집합 , unless 차집합
kube_pod_status_ready
kube_pod_container_resource_requests

kube_pod_status_ready == 1
kube_pod_container_resource_requests > 1

kube_pod_status_ready == 1 or kube_pod_container_resource_requests > 1
kube_pod_status_ready == 1 and kube_pod_container_resource_requests > 1

비교 이진 연산자를 이용하여 nginx의 http request가 10000 이상의 조건의 결과를 가져오도록 합니다.

집계연산자( Aggregation Operators)

• 여러 시계열 데이터를 하나의 값으로 집계하는 데 사용됩니다. 이 연산자를 사용하여 데이터를 요약하고 통계를 계산하고 활용할 수 있습니다.
• 집계 연산자의 종류
• sum (calculate sum over dimensions) : 조회된 값들을 모두 더함
• min (select minimum over dimensions) : 조회된 값에서 가장 작은 값을 선택
• max (select maximum over dimensions) : 조회된 값에서 가장 큰 값을 선택
• avg (calculate the average over dimensions) : 조회된 값들의 평균값을 계산
• group (all values in the resulting vector are 1) : 조회된 값을 모두 ‘1’로 바꿔서 출력
• stddev (calculate population standard deviation over dimensions) : 조회된 값들의 모 표준 편차를 계산
• stdvar (calculate population standard variance over dimensions) : 조회된 값들의 모 표준 분산을 계산
• count (count number of elements in the vector) : 조회된 값들의 개수를 출력 / 인스턴스 벡터에서만 사용 가능
• count_values (count number of elements with the same value) : 같은 값을 가지는 요소의 갯수를 출력
• bottomk (smallest k elements by sample value) : 조회된 값들 중에 가장 작은 값들 k 개 출력
• topk (largest k elements by sample value) : 조회된 값들 중에 가장 큰 값들 k 개 출력
• quantile (calculate φ-quantile (0 ≤ φ ≤ 1) over dimensions) : 조회된 값들을 사분위로 나눠서 (0 < $ < 1)로 구성하고, $에 해당하는 요소들을 출력

# 출력 값 중 Top 3
topk(3, node_memory_Active_bytes)

# 출력 값 중 하위 3
bottomk(3, node_memory_Active_bytes)
bottomk(3, node_memory_Active_bytes>0)

# node 그룹별: by
node_cpu_seconds_total
node_cpu_seconds_total{mode="user"}
node_cpu_seconds_total{mode="system"}

avg(node_cpu_seconds_total)
avg(node_cpu_seconds_total) by (instance)
avg(node_cpu_seconds_total) without (instance) # 특정 내용 제외하고 출력 : without
avg(node_cpu_seconds_total{mode="user"}) by (instance)
avg(node_cpu_seconds_total{mode="system"}) by (instance)

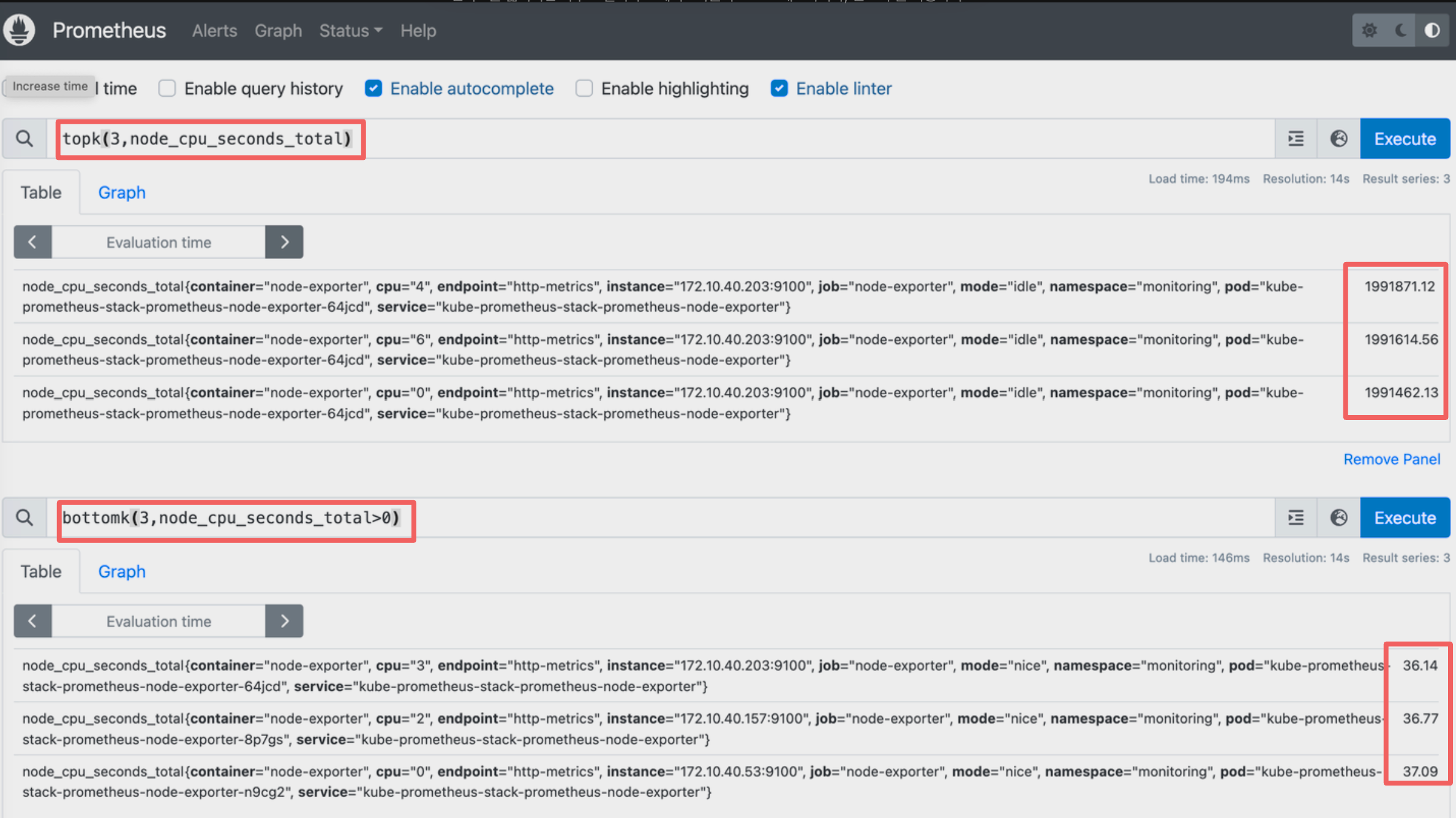

집계연산자 topk , bottomk를 사용하여 node cpu 사용 최상위, 최하위 Top3 노드의 결과를 가져옵니다.

인스턴트 벡터와 레인지 벡터(Vector)

• 인스턴스 벡터
  • 시점에 대한 메트릭 값만을 가지는 데이터 타입
• 레인지 벡터
  • 시간의 구간을 가지는 데이터 타입
• 인스턴스 백터는 사진기, 레인지 백터는 캠코더에 비유합니다.
• 시간 단위 : ms, s, m(주로 분 사용), h, d, w, y
• rate, irate 변화율 사용 시, 백터 값을 필요로 합니다

# 시점 데이터
node_cpu_seconds_total

# 15초 마다 수집하니 아래는 지난 4회차/8회차의 값 출력
node_cpu_seconds_total[1m]
node_cpu_seconds_total[2m]

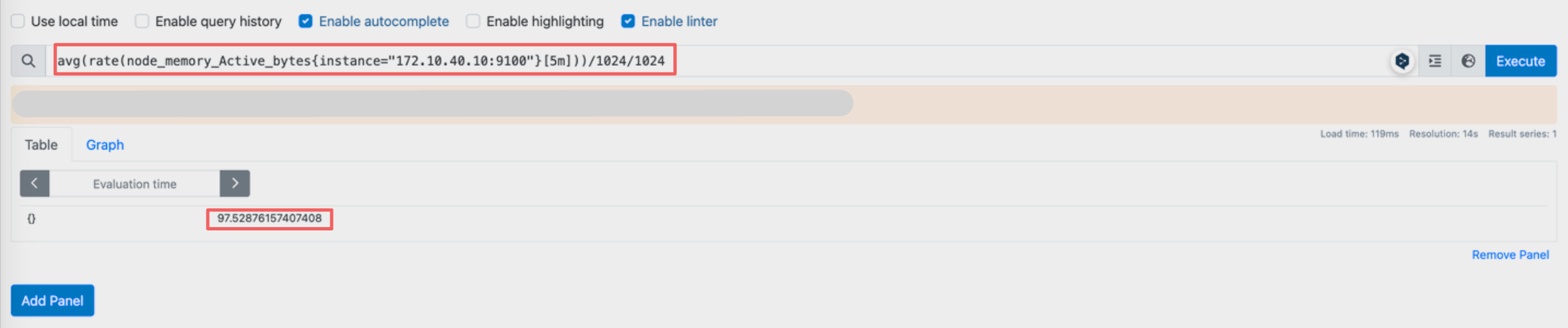

백터를 활용해서 5분간 노드의 메모리 사용률의 변화율에 대한 평균값을 구할 수도 있습니다.

PromQL 활용

PromQL을 활용하면 메트릭뿐만 아니라 운영에 필요한 정보들을 손쉽게 가져올 수 있습니다.

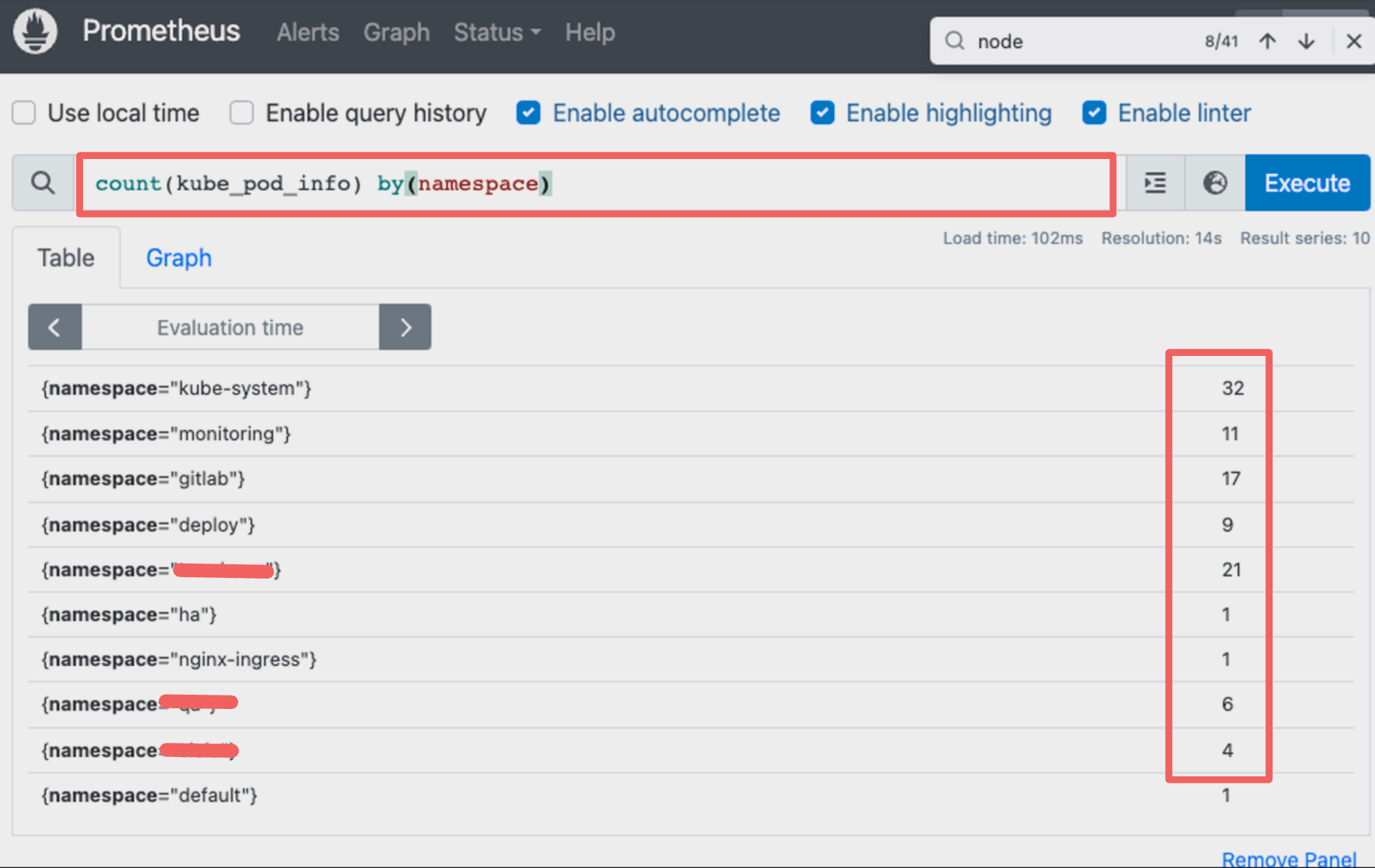

네임스페이별 파드 개수

• count(kube_pod_info) by(namespace)

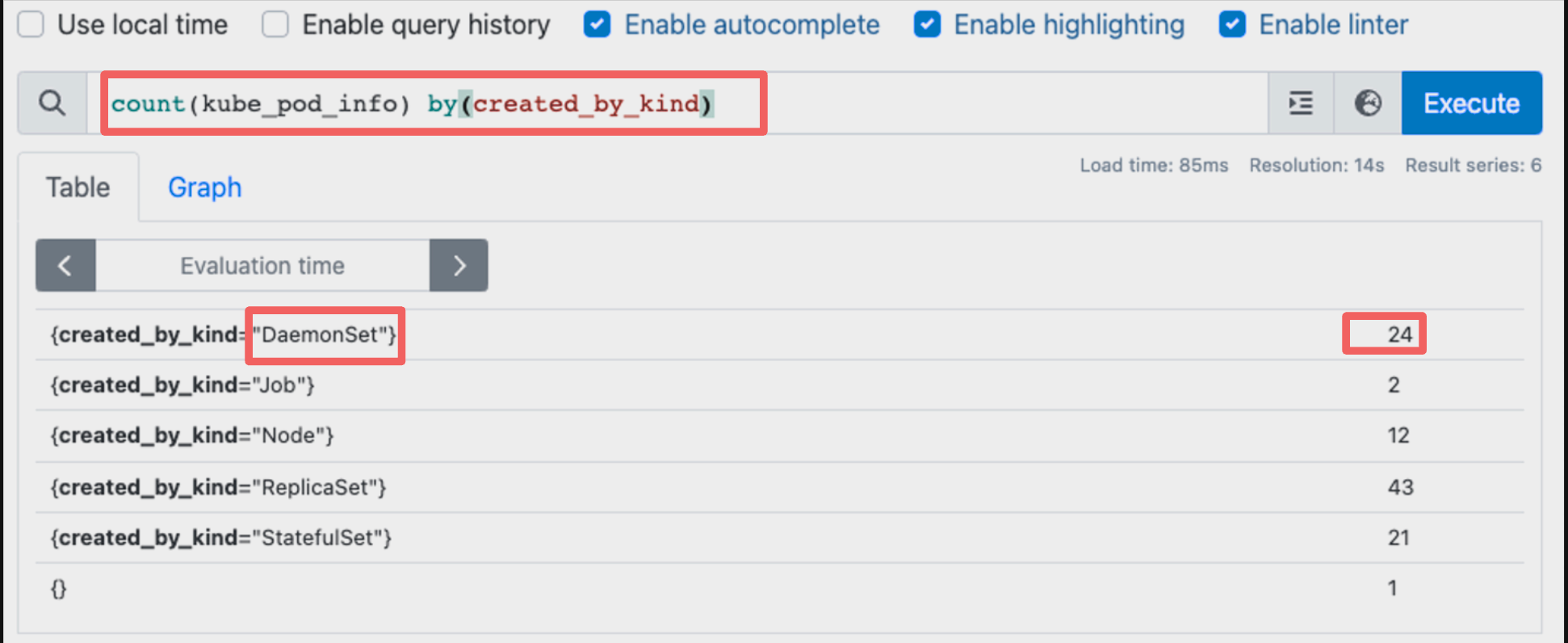

object별 파드 생성 개수

• count(kube_pod_info) by(created_by_kind)

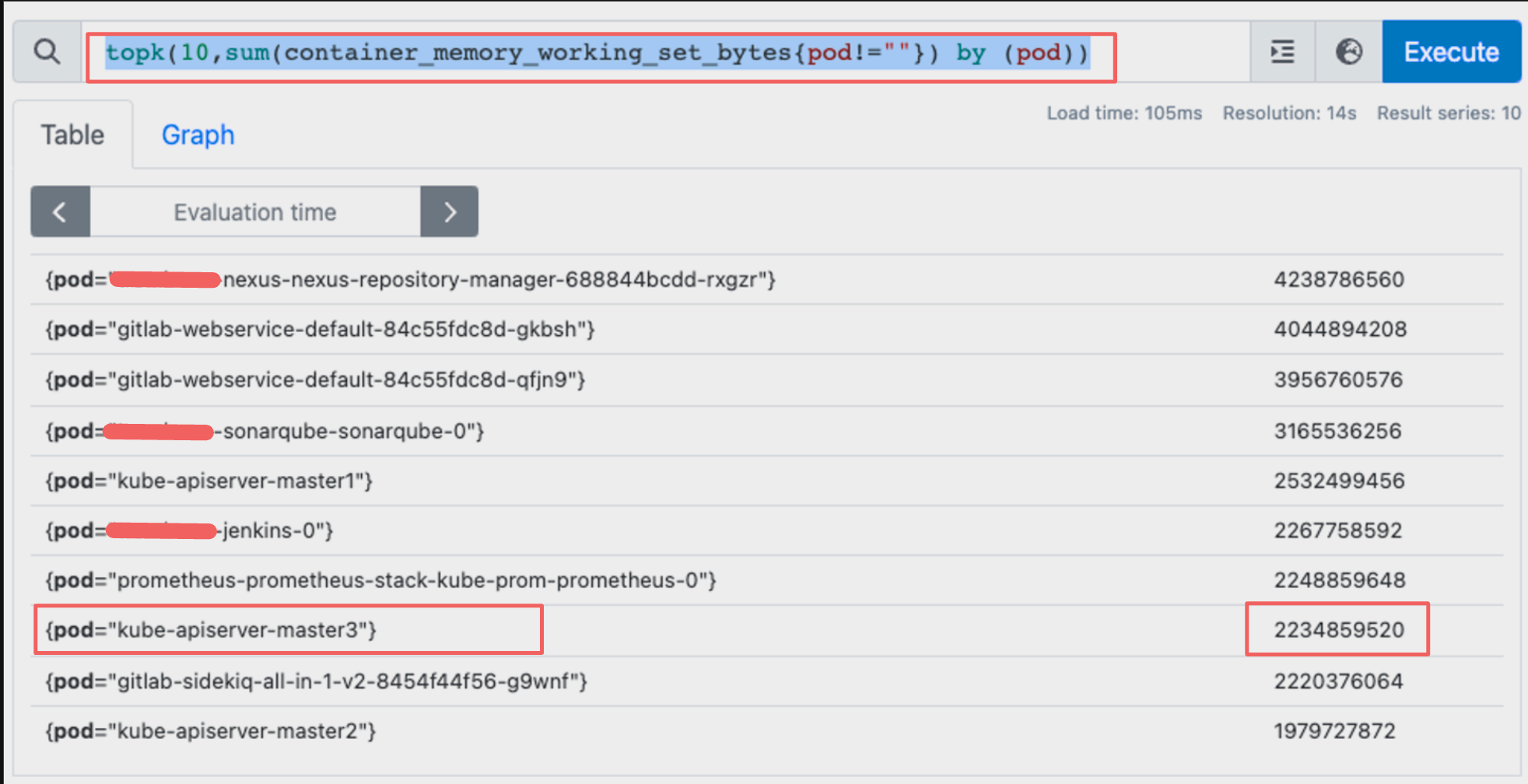

파드 메모리 사용량 탑 10(메모리를 사용하는 파드)

• topk(10, sum(container_memory_working_set_bytes {pod!=""}) by (pod))

7. 그라파나

프로메테우스의 PSDB 데이터를 시각화해 주고 다양한 데이터 형식 지원(메트릭, 로그, 트레이스 등) 합니다. 다양한 데이터 소스로부터 데이터를 수집하고 이를 시각적으로 표현하여 사용자가 데이터를 이해하고 분석할 수 있도록 도와줍니다

그라파나 접속

그라파나 버전 확인
kubectl exec -it -n monitoring deploy/kube-prometheus-stack-grafana -- grafana-cli --version
grafana cli version 10.4.0

ingress 확인
kubectl get ingress -n monitoring kube-prometheus-stack-grafana
kubectl describe ingress -n monitoring kube-prometheus-stack-grafana

ingress 도메인으로 웹 접속 : 기본 계정 - admin / prom-operator
echo -e "Grafana Web URL = https://grafana.$MyDomain"

대시보드 사용

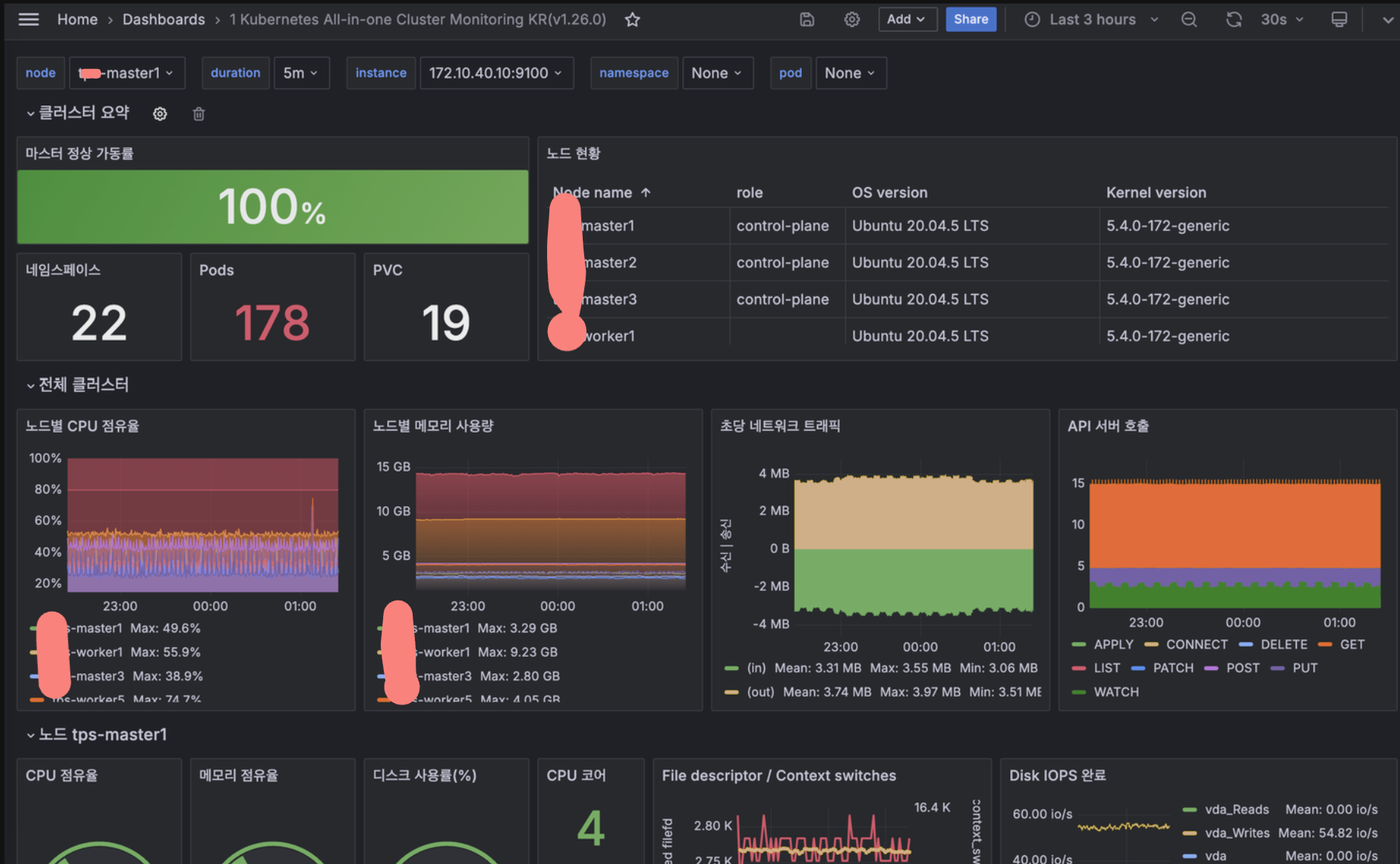

공식 대시보드 가져오기

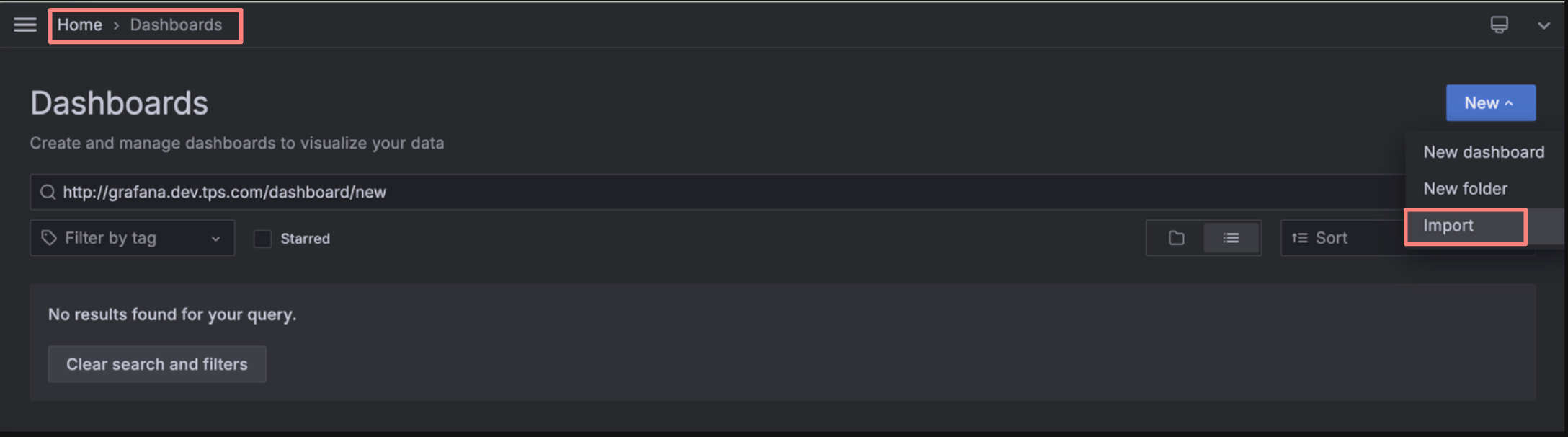

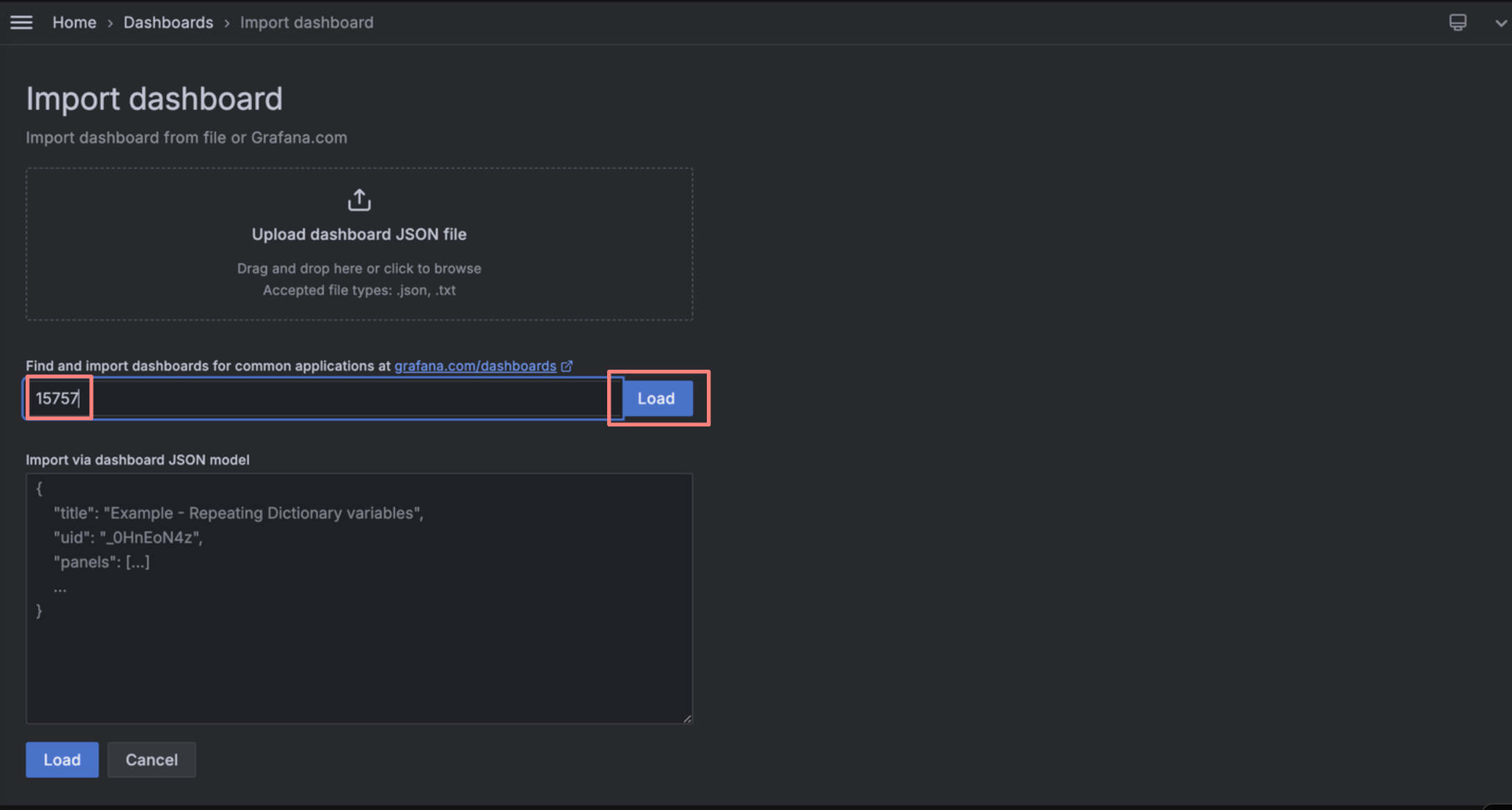

Home > Dashobards 메뉴에서 import 버튼을 통해 수많은 사용자들이 제공하는 대시보드를 손쉽게 불러올 수 있습니다.

그라파나 패널(Panel) - 추가예정

그라파나 얼럿(Alert) - 추가예정
