EKS 오토스케일링(Autoscaling) - AEWS 5주차

| EKS 환경에서 활용할 수 있는 다양한 오토스케일링 방법에 대해 포스팅합니다.

0.  실습환경 세팅

EKS Node Viewer 설치

노드 할당 가능 용량과 요청 request 리소스 보여줍니다.(실제 파드 리소스 사용량 X)

# go 설치
wget https://go.dev/dl/go1.22.1.linux-amd64.tar.gz
tar -C /usr/local -xzf go1.22.1.linux-amd64.tar.gz
export PATH=$PATH:/usr/local/go/bin
go version
go version go1.22.1 linux/amd64

# EKS Node Viewer 설치 : 약 2분 이상 소요
go install github.com/awslabs/eks-node-viewer/cmd/eks-node-viewer@latest

# [신규 터미널] EKS Node Viewer 접속
cd ~/go/bin && ./eks-node-viewer
혹은
cd ~/go/bin && ./eks-node-viewer --resources cpu,memory

명령 샘플
# Standard usage
./eks-node-viewer

# Display both CPU and Memory Usage
./eks-node-viewer --resources cpu,memory

# Karenter nodes only
./eks-node-viewer --node-selector "karpenter.sh/provisioner-name"

# Display extra labels, i.e. AZ
./eks-node-viewer --extra-labels topology.kubernetes.io/zone

# Specify a particular AWS profile and region
AWS_PROFILE=myprofile AWS_REGION=us-west-2

기본 옵션
# select only Karpenter managed nodes
node-selector=karpenter.sh/provisioner-name

# display both CPU and memory
resources=cpu,memory

Prometheus-stack 설치

스케일링 모니터링 실습을 위해 필요한 설정을 추가하여 설치합니다.

• verticalPodAutoscaler.enabled: true
• kube-state-metrics.customResourceState

# 사용 리전의 인증서 ARN 확인
CERT_ARN=`aws acm list-certificates --query 'CertificateSummaryList[].CertificateArn[]' --output text`
echo $CERT_ARN

# repo 추가
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts

# 파라미터 파일 생성 : PV/PVC(AWS EBS) 삭제에 불편하니, 4주차 실습과 다르게 PV/PVC 미사용
cat <<EOT > monitor-values.yaml
prometheus:
  prometheusSpec:
    podMonitorSelectorNilUsesHelmValues: false
    serviceMonitorSelectorNilUsesHelmValues: false
    retention: 5d
    retentionSize: "10GiB"

  verticalPodAutoscaler:
    enabled: true

  ingress:
    enabled: true
    ingressClassName: alb
    hosts:
      - prometheus.$MyDomain
    paths:
      - /*
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/load-balancer-name: myeks-ingress-alb
      alb.ingress.kubernetes.io/group.name: study
      alb.ingress.kubernetes.io/ssl-redirect: '443'

grafana:
  defaultDashboardsTimezone: Asia/Seoul
  adminPassword: prom-operator
  defaultDashboardsEnabled: false

  ingress:
    enabled: true
    ingressClassName: alb
    hosts:
      - grafana.$MyDomain
    paths:
      - /*
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/certificate-arn: $CERT_ARN
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/load-balancer-name: myeks-ingress-alb
      alb.ingress.kubernetes.io/group.name: study
      alb.ingress.kubernetes.io/ssl-redirect: '443'

kube-state-metrics:
  rbac:
    extraRules:
      - apiGroups: ["autoscaling.k8s.io"]
        resources: ["verticalpodautoscalers"]
        verbs: ["list", "watch"]
  prometheus:
    monitor:
      enabled: true
  customResourceState:
    enabled: true
    config:
      kind: CustomResourceStateMetrics
      spec:
        resources:
          - groupVersionKind:
              group: autoscaling.k8s.io
              kind: "VerticalPodAutoscaler"
              version: "v1"
            labelsFromPath:
              verticalpodautoscaler: [metadata, name]
              namespace: [metadata, namespace]
              target_api_version: [apiVersion]
              target_kind: [spec, targetRef, kind]
              target_name: [spec, targetRef, name]
            metrics:
              - name: "vpa_containerrecommendations_target"
                help: "VPA container recommendations for memory."
                each:
                  type: Gauge
                  gauge:
                    path: [status, recommendation, containerRecommendations]
                    valueFrom: [target, memory]
                    labelsFromPath:
                      container: [containerName]
                commonLabels:
                  resource: "memory"
                  unit: "byte"
              - name: "vpa_containerrecommendations_target"
                help: "VPA container recommendations for cpu."
                each:
                  type: Gauge
                  gauge:
                    path: [status, recommendation, containerRecommendations]
                    valueFrom: [target, cpu]
                    labelsFromPath:
                      container: [containerName]
                commonLabels:
                  resource: "cpu"
                  unit: "core"
  selfMonitor:
    enabled: true

alertmanager:
  enabled: false
EOT
cat monitor-values.yaml | yh

# 배포
kubectl create ns monitoring
helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack --version 57.2.0 \
--set prometheus.prometheusSpec.scrapeInterval='15s' --set prometheus.prometheusSpec.evaluationInterval='15s' \
-f monitor-values.yaml --namespace monitoring

# Metrics-server 배포
kubectl apply -f https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml

# 프로메테우스 ingress 도메인으로 웹 접속
echo -e "Prometheus Web URL = https://prometheus.$MyDomain"

# 그라파나 웹 접속 : 기본 계정 - admin / prom-operator
echo -e "Grafana Web URL = https://grafana.$MyDomain"

1.  HPA - Horizontal Pod Autoscaler

• Kubernetes에서 제공하는 자동 스케일링 기능 중 하나입니다.
• 애플리케이션 부하에 따라 Pod인스턴스의 수를 동적으로 조정합니다.
  • 리소스의 효율 적 사용
  • 응답시간 유지

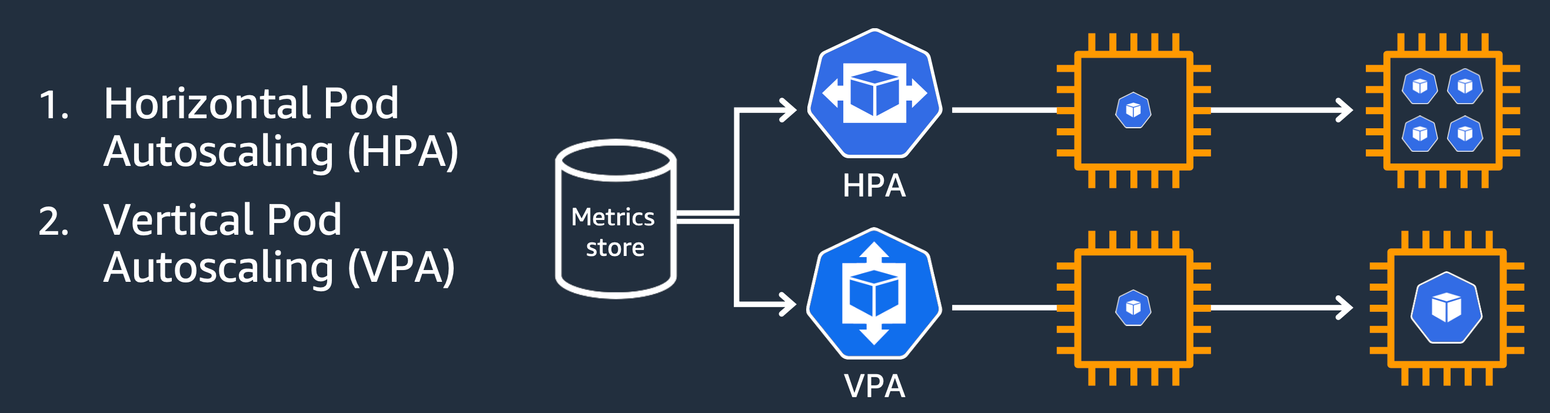

pod autoscaling

HPA 실습

| php 웹 서버를 배포하여 HPA를 적용하고 파드가 과부하될 때, 자동으로 오토스케일링 되는지 확인해 봅니다.
php 웹 서버를 디플로이먼트를 배포합니다. 부하 테스트를 위해 단순 계산식을 반복하는 웹 서버입니다.

 cat << EOT > php-apache.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: php-apache
spec:
  selector:
    matchLabels:
      run: php-apache
  template:
    metadata:
      labels:
        run: php-apache
    spec:
      containers:
      - name: php-apache
        image: registry.k8s.io/hpa-example
        ports:
        - containerPort: 80
        resources:
          limits:
            cpu: 500m
          requests:
            cpu: 200m
---
apiVersion: v1
kind: Service
metadata:
  name: php-apache
  labels:
    run: php-apache
spec:
  ports:
  - port: 80
  selector:
    run: php-apache
EOT
kubectl apply -f php-apache.yaml

# 확인
kubectl exec -it deploy/php-apache -- cat /var/www/html/index.php
<?php
$x = 0.0001;
for ($i = 0; $i <= 1000000; $i++) {
        $x += sqrt($x);
}
echo "OK!";
?>

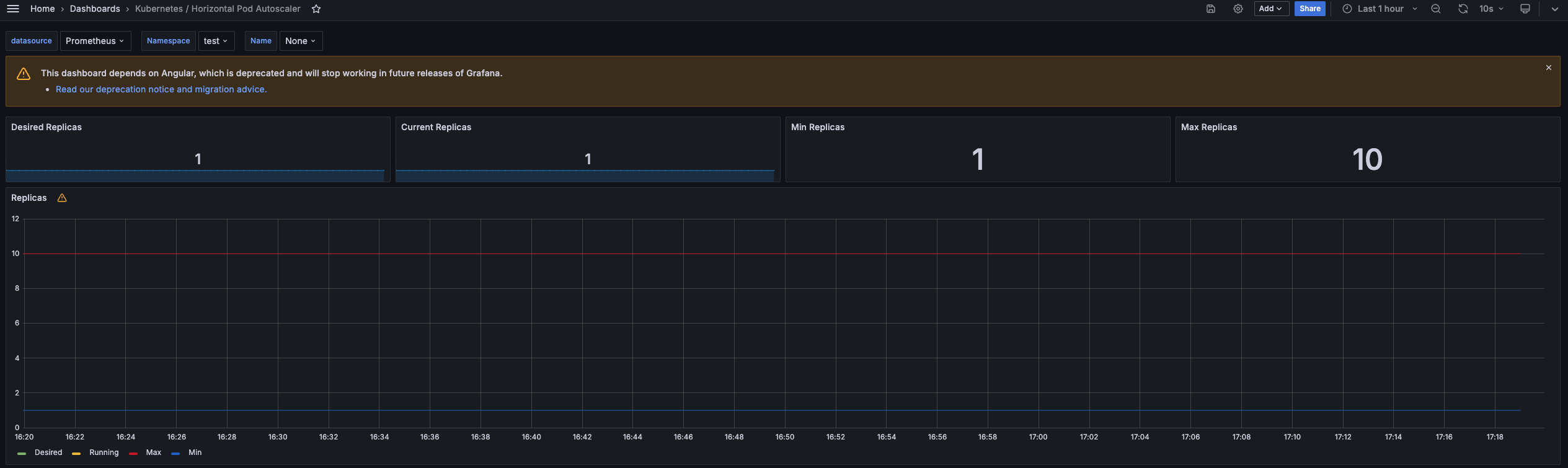

모니터링을 위해 그라파나 HPA 대시보드를 사용합니다.

grafana - hpa

HPA 생성하고 및 부하 발생 후 오토 스케일링 테스트합니다.

• 파드 기본 대기 시(필요에 따라 조정이 가능합니다.)
  • 증가 시, 30초
  • 감소 시, 5분

# Create the HorizontalPodAutoscaler : requests.cpu=200m - 알고리즘
# Since each pod requests 200 milli-cores by kubectl run, this means an average CPU usage of 100 milli-cores.
kubectl autoscale deployment php-apache --cpu-percent=50 --min=1 --max=10
kubectl describe hpa
...
Metrics:                                               ( current / target )
  resource cpu on pods  (as a percentage of request):  0% (1m) / 50%
Min replicas:                                          1
Max replicas:                                          10
Deployment pods:                                       1 current / 1 desired
...

# HPA 설정 확인
kubectl get hpa php-apache -o yaml | kubectl neat | yh
spec:
  minReplicas: 1               # [4] 또는 최소 1개까지 줄어들 수도 있습니다
  maxReplicas: 10              # [3] 포드를 최대 5개까지 늘립니다
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: php-apache           # [1] php-apache 의 자원 사용량에서
  metrics:
  - type: Resource
    resource:
      name: cpu
      target:
        type: Utilization
        averageUtilization: 50  # [2] CPU 활용률이 50% 이상인 경우

# 반복 접속 1 (파드1 IP로 접속) >> 증가 확인 후 중지
while true;do curl -s $PODIP; sleep 0.5; done

# 반복 접속 2 (서비스명 도메인으로 접속) >> 증가 확인(몇개까지 증가되는가? 그 이유는?) 후 중지 >> 중지 5분 후 파드 갯수 감소 확인
# Run this in a separate terminal
# so that the load generation continues and you can carry on with the rest of the steps
kubectl run -i --tty load-generator --rm --image=busybox:1.28 --restart=Never -- /bin/sh -c "while sleep 0.01; do wget -q -O- http://php-apache; done"

파드의 요청된 사용 cpu가 50% 이상 넘어가면 파드가 HPA의 해 오토스케일링 됩니다.

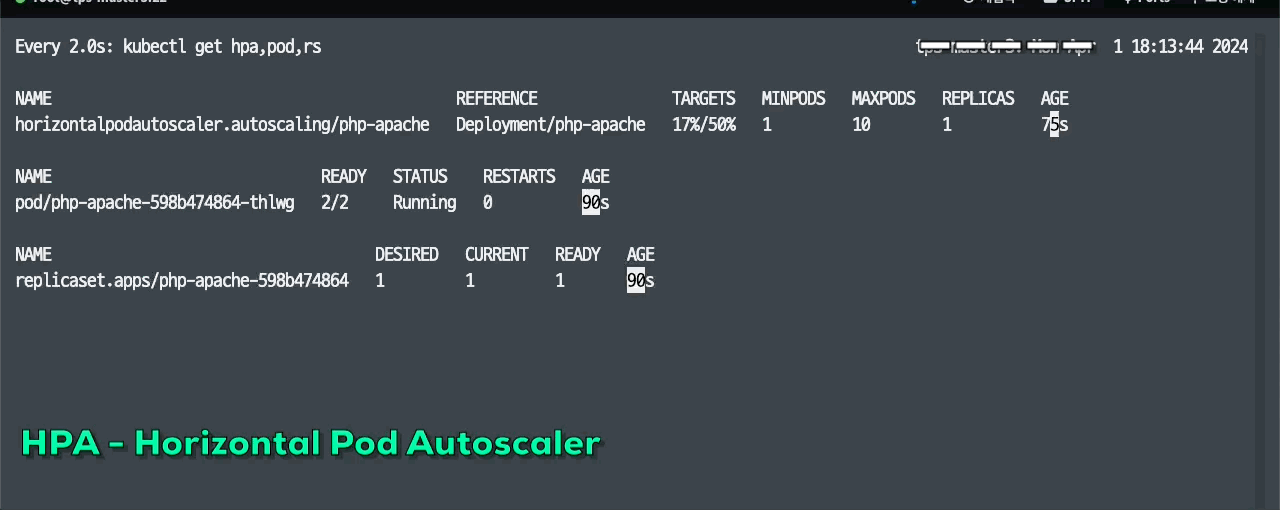

hpa 실습 모니터링

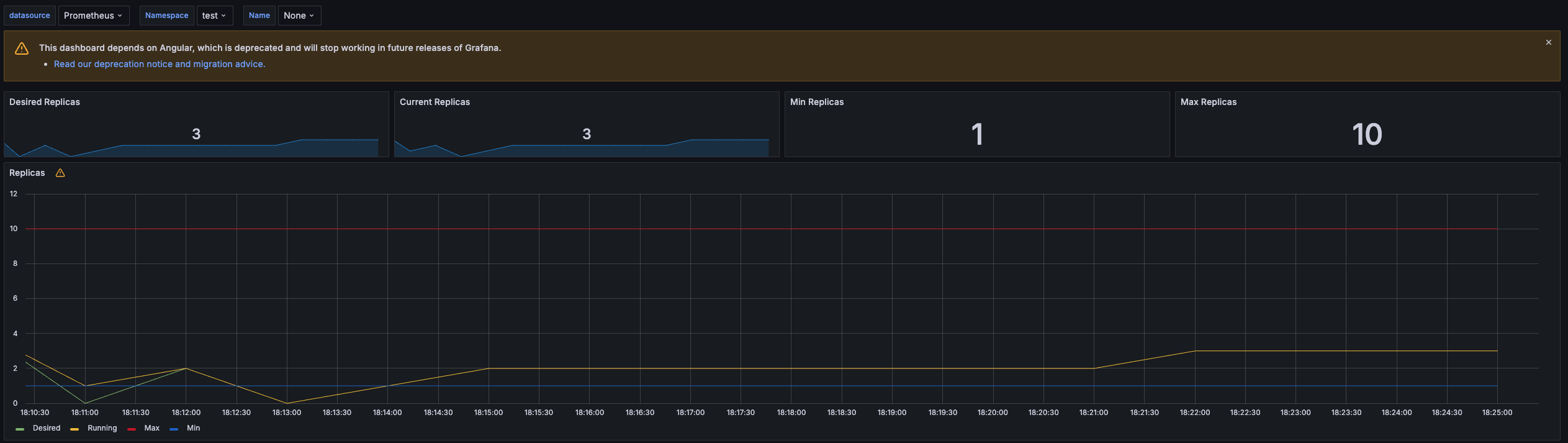

그라파나 HPA 대시보드에서도 반영됨을 확인할 수 있습니다.

grafana - hpa 대시보드

다음 실습을 위해 사용 리소스를 삭제합니다.
kubectl delete deploy, svc, hpa, pod --all

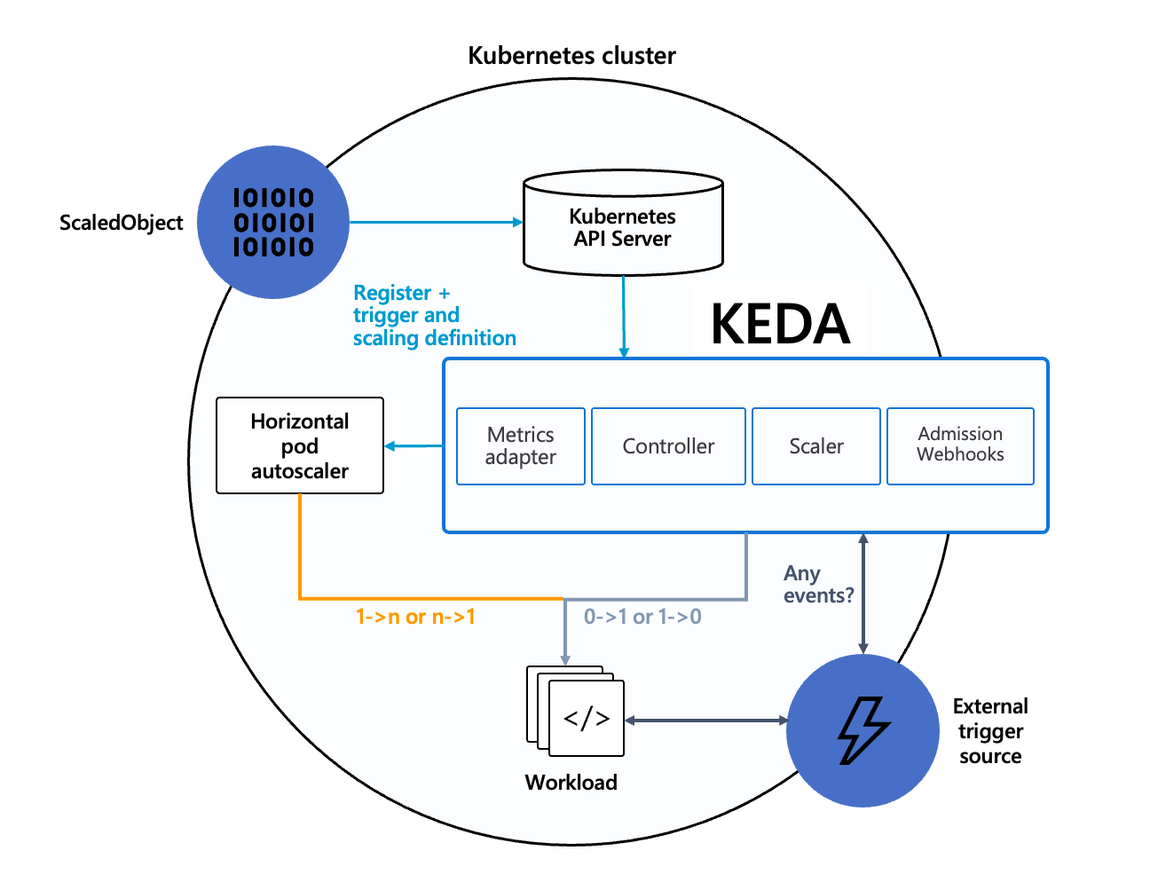

2.  KEDA - Kubernetes based Event Driven Autoscaler

HPA의 문제점

기존의 HPA(Horizontal Pod Autoscaler)는 리소스(CPU, Memory) 메트릭을 기반으로 스케일 여부를 결정하게 됩니다
반면에 KEDA는 특정 이벤트를 기반으로 스케일 여부를 결정할 수 있습니다.
특정 이벤트를 기반을 예로 들면, Kafka 메시지를 수신할 때, Postgres의 부하가 늘어날 때라던지, ** 다양한 Scaler의 이벤트 기반**으로 오토스케일링할 수 있습니다.

Keda 설치

helm chart로 keda를 설치합니다.

# KEDA 설치
cat <<EOT > keda-values.yaml
metricsServer:
  useHostNetwork: true

prometheus:
  metricServer:
    enabled: true
    port: 9022
    portName: metrics
    path: /metrics
    serviceMonitor:
      # Enables ServiceMonitor creation for the Prometheus Operator
      enabled: true
    podMonitor:
      # Enables PodMonitor creation for the Prometheus Operator
      enabled: true
  operator:
    enabled: true
    port: 8080
    serviceMonitor:
      # Enables ServiceMonitor creation for the Prometheus Operator
      enabled: true
    podMonitor:
      # Enables PodMonitor creation for the Prometheus Operator
      enabled: true

  webhooks:
    enabled: true
    port: 8080
    serviceMonitor:
      # Enables ServiceMonitor creation for the Prometheus webhooks
      enabled: true
EOT

kubectl create namespace keda
helm repo add kedacore https://kedacore.github.io/charts
helm install keda kedacore/keda --version 2.13.0 --namespace keda -f keda-values.yaml

# KEDA 설치 확인
kubectl get all -n keda
kubectl get validatingwebhookconfigurations keda-admission
kubectl get validatingwebhookconfigurations keda-admission | kubectl neat | yh
kubectl get crd | grep keda

Keda 실습

| ScaledObject를 생성하고, keda를 통해 디플로이먼트를 스케일링합니다.

스케일링 대상으로 사용할 php-apache 디플로이먼트를 생성합니다.

cat << EOF > php-apache.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: php-apache
spec:
  selector:
    matchLabels:
      run: php-apache
  template:
    metadata:
      labels:
        run: php-apache
    spec:
      containers:
      - name: php-apache
        image: registry.k8s.io/hpa-example
        ports:
        - containerPort: 80
        resources:
          limits:
            cpu: 500m
          requests:
            cpu: 200m
---
apiVersion: v1
kind: Service
metadata:
  name: php-apache
  labels:
    run: php-apache
spec:
  ports:
  - port: 80
  selector:
    run: php-apache
EOF

kubectl apply -f php-apache.yaml -n keda


ScaledObject 정책 생성
KEDA를 사용하여 자동으로 스케일링할 대상을 정의합니다. 간단한 실습을 위해 트리거는 Cron으로 설정하여 매시, 00,15,30,45분마다 디플로이먼트가 스케일링하도록 합니다.

# ScaledObject 정책 생성 : cron
cat <<EOT > keda-cron.yaml
apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: php-apache-cron-scaled
spec:
  minReplicaCount: 0
  maxReplicaCount: 2
  pollingInterval: 30
  cooldownPeriod: 300
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: php-apache
  triggers:
  - type: cron
    metadata:
      timezone: Asia/Seoul
      start: 00,15,30,45 * * * *
      end: 05,20,35,50 * * * *
      desiredReplicas: "1"
EOT
kubectl apply -f keda-cron.yaml -n keda


스케일링 모니터링
약간의 딜레이 시간이 있지만, 매시, 15분에 디플로이먼트가 스케일링되는 것을 볼 수 있습니다.

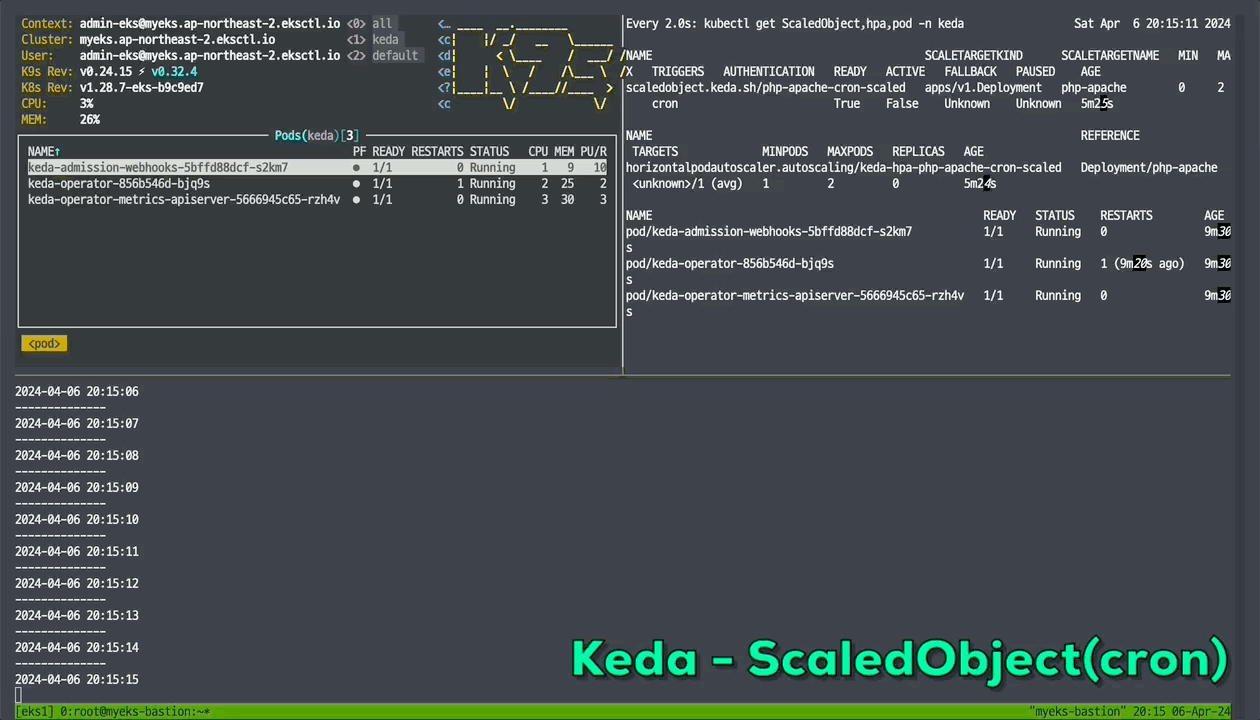

keda 오토스케일링 실습 모니터링

3.  VPA - Vertical Pod Autoscaler

• HPA와는 반대로 파드의 수가 아닌, 요청 스펙을 스케일링합니다.
  • Pod의 리소스 요청과 제한 (resource.requests, limits)을 최대한 동적으로 조정하여 최적의 성능을 유지합니다.
• 요청 리소스가 변하게 되면 파드는 재실행됩니다(immutable)
• HPA와는 동시에 사용할 수 없습니다.

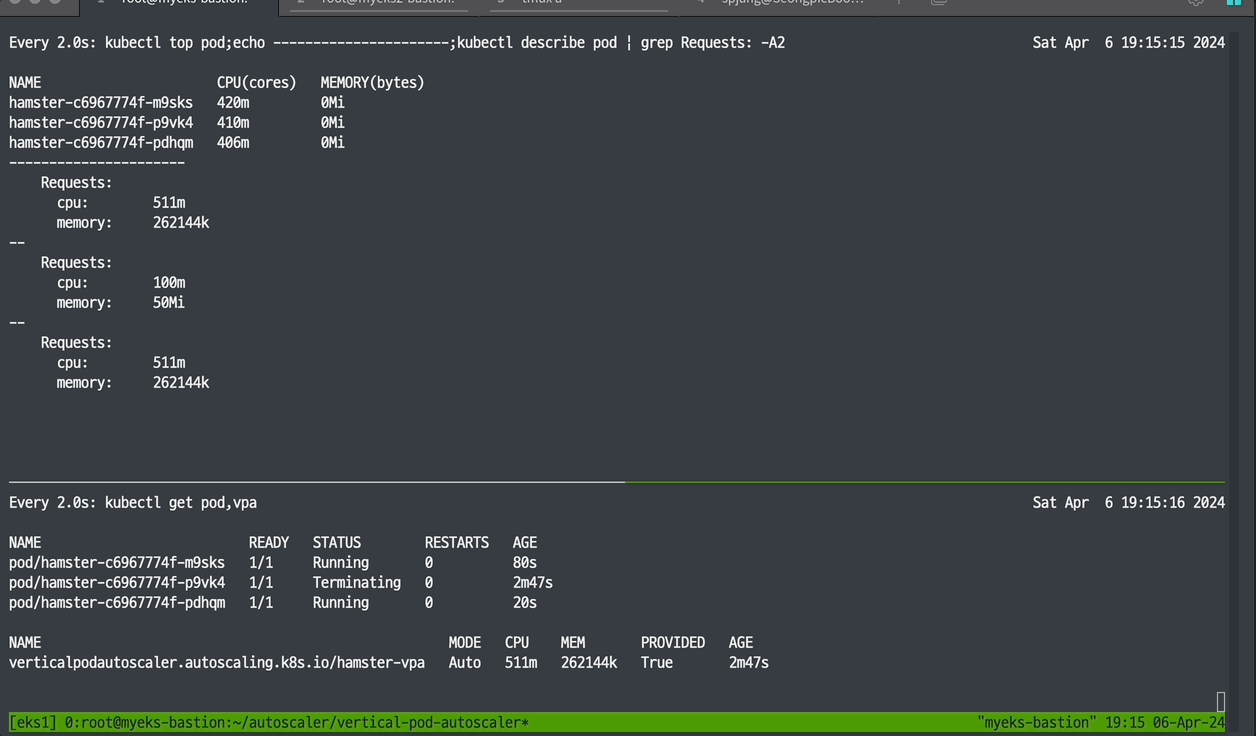

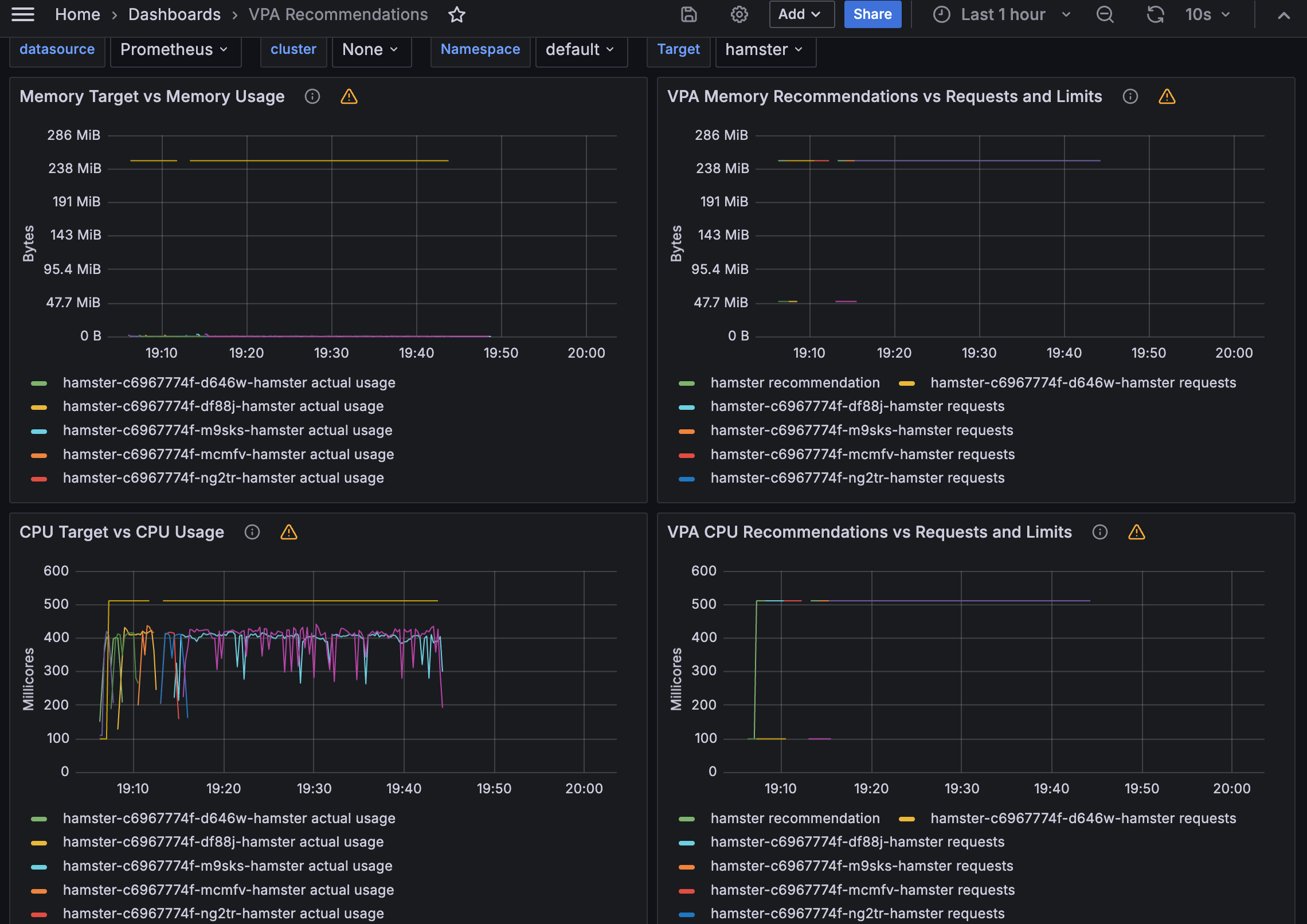

VPA 실습

| VPA를 통해, 요청 사용량에 따라 파드의 요청 스펙이 스케일링되는지 확인합니다.
VPA 예제 실습 코드

# 코드 다운로드
git clone https://github.com/kubernetes/autoscaler.git
cd ~/autoscaler/vertical-pod-autoscaler/
tree hack

# openssl 버전 확인
openssl version
OpenSSL 1.0.2k-fips  26 Jan 2017

# openssl 1.1.1 이상 버전 확인
yum install openssl11 -y
openssl11 version
OpenSSL 1.1.1g FIPS  21 Apr 2020

# 스크립트파일내에 openssl11 수정
sed -i 's/openssl/openssl11/g' ~/autoscaler/vertical-pod-autoscaler/pkg/admission-controller/gencerts.sh

# Deploy the Vertical Pod Autoscaler to your cluster with the following command.
watch -d kubectl get pod -n kube-system
cat hack/vpa-up.sh
./hack/vpa-up.sh
kubectl get crd | grep autoscaling
kubectl get mutatingwebhookconfigurations vpa-webhook-config
kubectl get mutatingwebhookconfigurations vpa-webhook-config -o json | jq


VPA 실습 모니터링
사용량에 따라 파드가 재기동되며 요청 리소스가 변경됨을 볼 수 있습니다.

vpa 스케일링 실습 모니터링

vpa 커스텀리소스
실습환경설정에서 추가 설정한 프로메테우스의 customresource를 통해서 메트릭을 수집하기 때문에, VPA 그라파나 대시보드를 통해서도 확인할 수 있습니다.

kube_customresource_vpa_containerrecommendations_target{resource="cpu"}
kube_customresource_vpa_containerrecommendations_target{resource="memory"}


그라파나 대시보드

grafana - vpa 대시보드

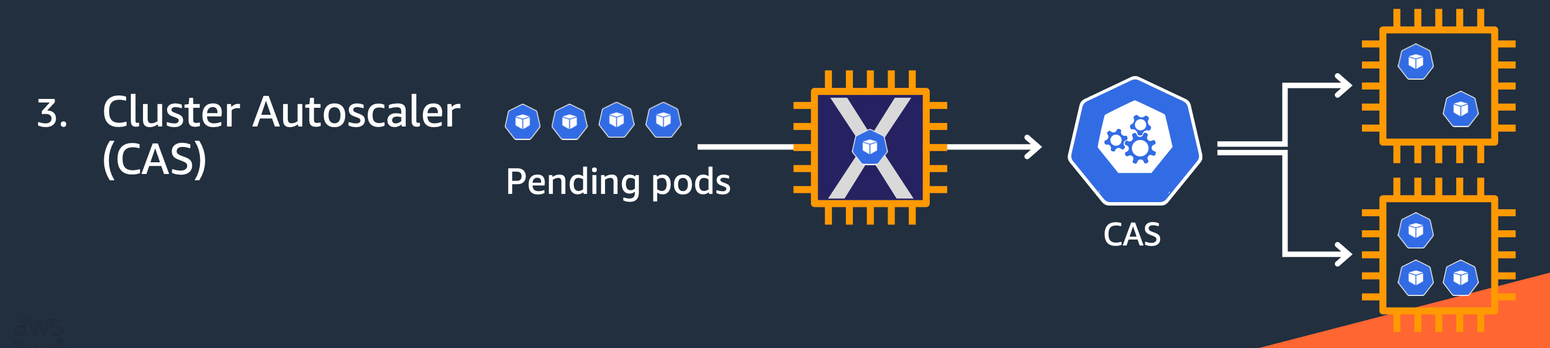

4. CA - Cluster Autoscaler

• 파드가 아닌 노드가 스케일링 대상의 기준으로, 노드의 수를 동적으로 조절하여 클러스터의 리소스 사용량에 맞게 확장하거나 축소하는 기능을 제공하는 컴포넌트입니다.
• 파드(Pod)가 스케줄링될 수 있는 노드의 여유 공간을 모니터링하고, 리소스 부족 시 새로운 노드를 자동으로 추가하거나 더 이상 필요하지 않은 노드를 자동으로 제거하여 클러스터의 효율성과 가용성을 최적화합니다.
• 이를 통해 클러스터의 관리를 단순화하고 리소스를 효율적으로 활용할 수 있습니다

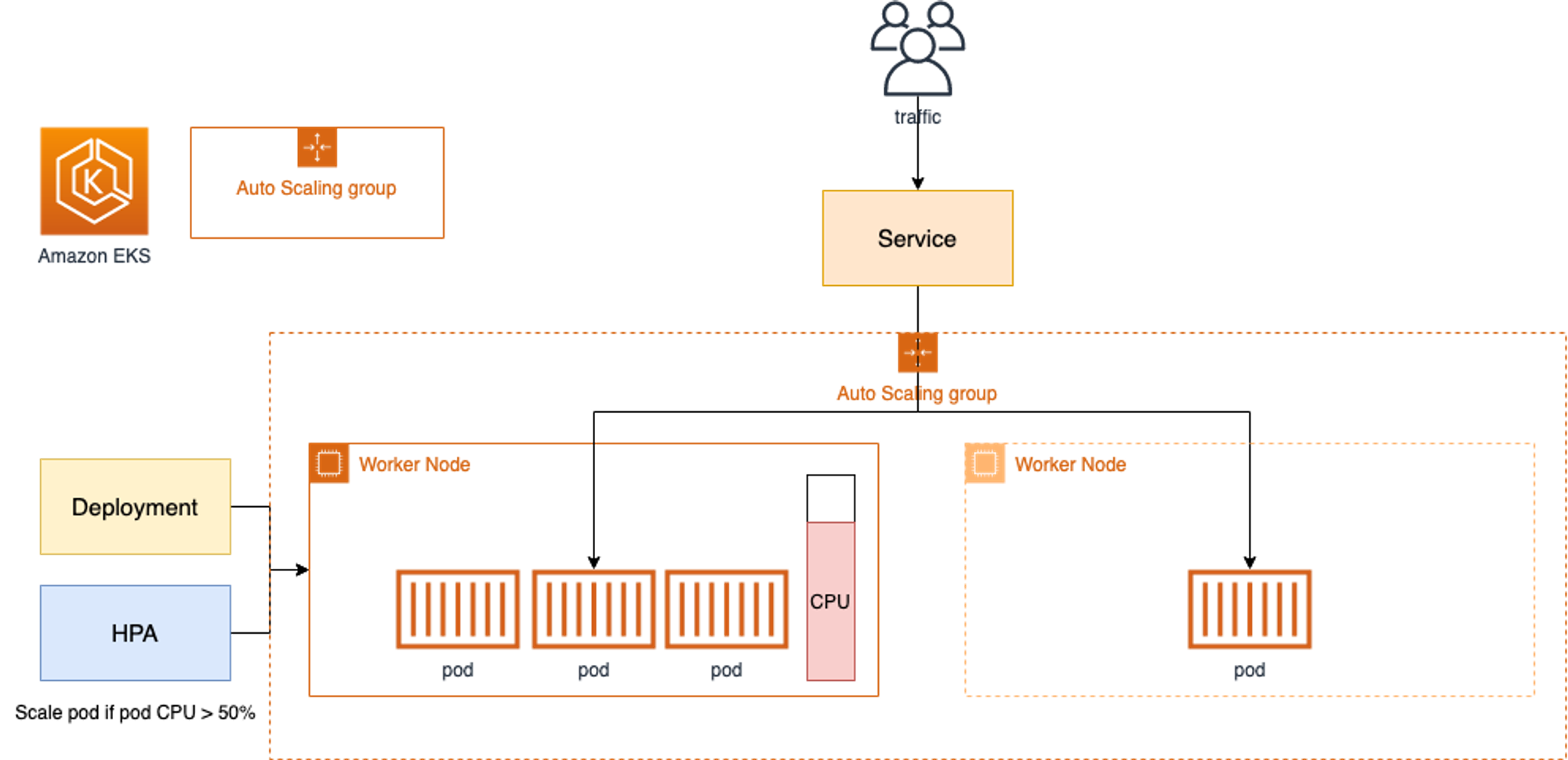

cluster autoscaling

CA 설치

Cluster Autoscaler(CA)의 스케일링 노드 대상에는 사전설정 필요합니다.
EKS의 경우에는, 아래 태그의 키 값이 설정되어야 합니다.

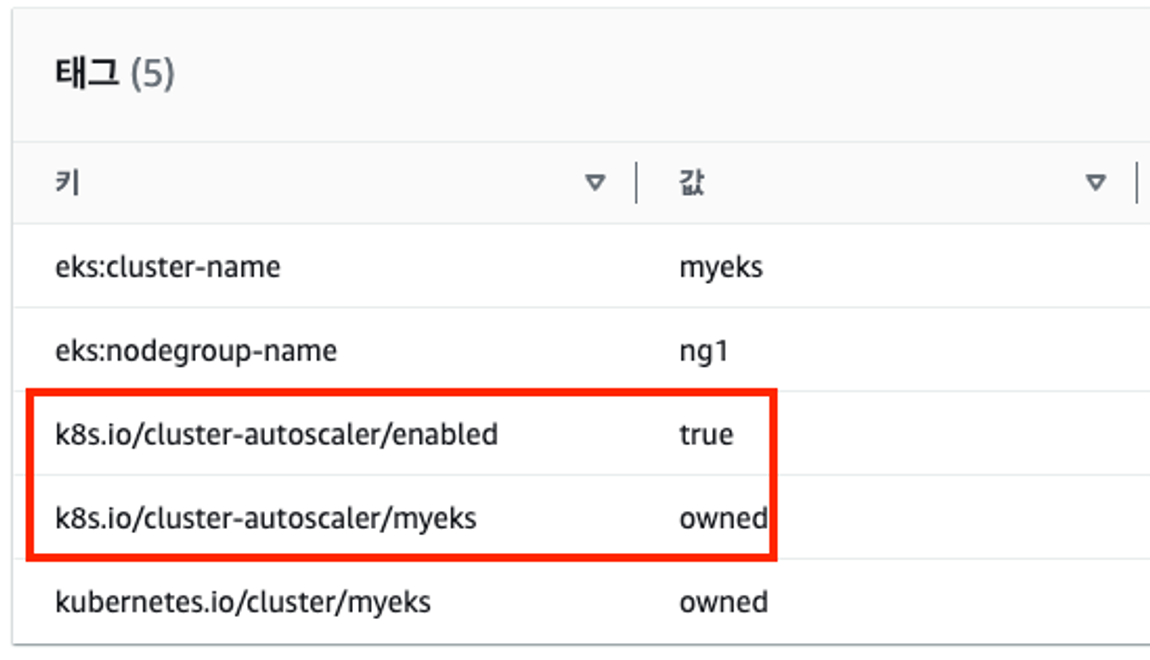

aws console - CA 태그확인

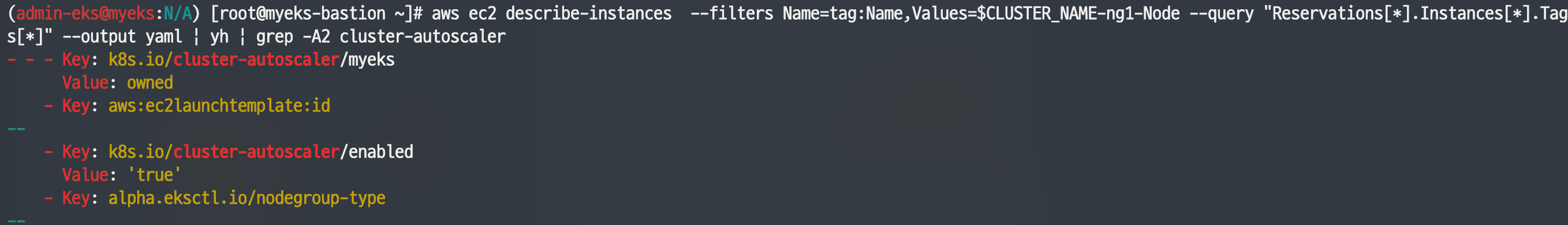

aws cli - CA 태그확인

CA 디플로이먼트를 배포합니다.

curl -s -O https://raw.githubusercontent.com/kubernetes/autoscaler/master/cluster-autoscaler/cloudprovider/aws/examples/cluster-autoscaler-autodiscover.yaml
sed -i "s/<YOUR CLUSTER NAME>/$CLUSTER_NAME/g" cluster-autoscaler-autodiscover.yaml
kubectl apply -f cluster-autoscaler-autodiscover.yaml

# 확인
kubectl get pod -n kube-system | grep cluster-autoscaler
kubectl describe deployments.apps -n kube-system cluster-autoscaler
kubectl describe deployments.apps -n kube-system cluster-autoscaler | grep node-group-auto-discovery
      --node-group-auto-discovery=asg:tag=k8s.io/cluster-autoscaler/enabled,k8s.io/cluster-autoscaler/myeks

# (옵션) cluster-autoscaler 파드가 동작하는 워커 노드가 퇴출(evict) 되지 않게 설정
kubectl -n kube-system annotate deployment.apps/cluster-autoscaler cluster-autoscaler.kubernetes.io/safe-to-evict="false"

CA 실습

| CA를 통해 , 노드의 리소스 사용량에 따라, 노드가 스케일링되는지 확인합니다.
요청 리소스를 정의한 디플로이먼트를 배포합니다.

• cpu : 500m
• memory: 512Mi

# Deploy a Sample App
# We will deploy an sample nginx application as a ReplicaSet of 1 Pod
cat <<EoF> nginx.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-to-scaleout
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        service: nginx
        app: nginx
    spec:
      containers:
      - image: nginx
        name: nginx-to-scaleout
        resources:
          limits:
            cpu: 500m
            memory: 512Mi
          requests:
            cpu: 500m
            memory: 512Mi
EoF

kubectl apply -f nginx.yaml kubectl get deployment/nginx-to-scaleout


스케일링 테스트
디플로이먼트의 레플리카 수를 15개로 늘려서 노드가 자동으로 증가되는지(scale out)를 확인합니다.

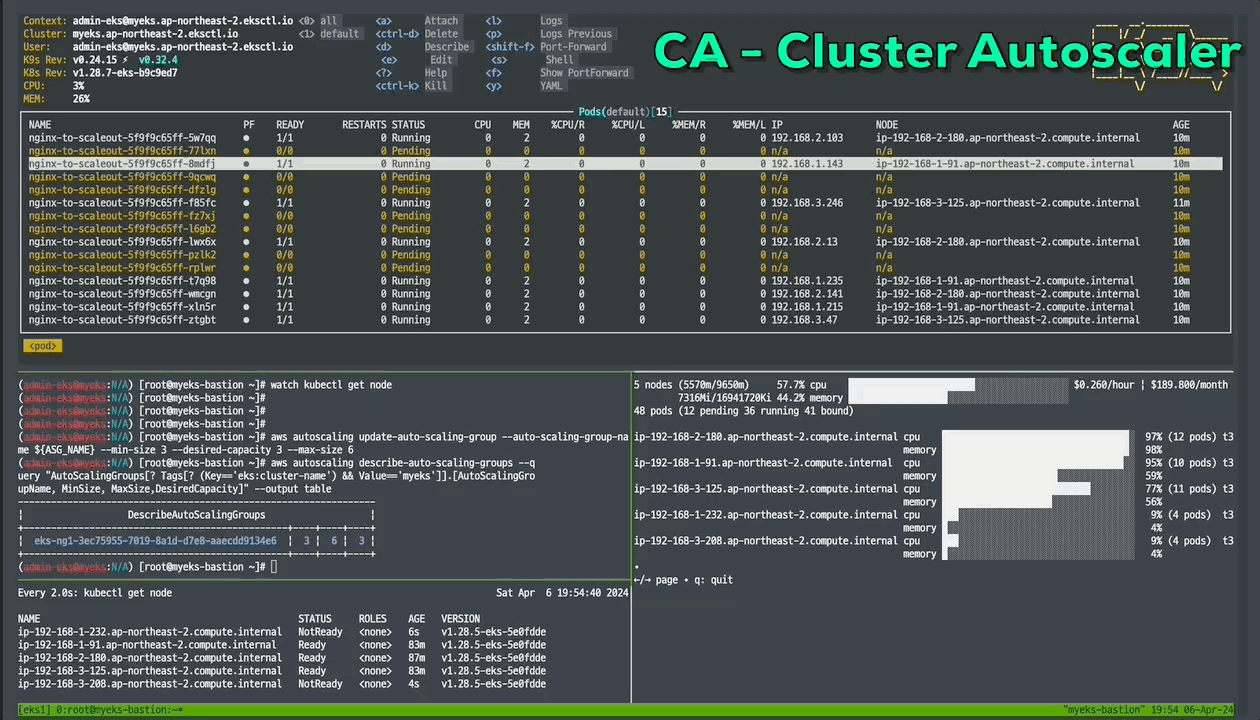

CA 스케일링 실습 모니터링

5.  CPA - Cluster Proportional Autoscaler

• 노드 수 증가에 비례하여 성능 처리가 필요한 애플리케이션(컨테이너/파드)을 수평으로 자동 확장합니다.

CPA

CPA 설치

• CPA 규칙을 설정합니다.
  • nodesToReplicas는 노드 수에 대한 파드의 수입니다.
    • coredns와 같이 노드 수의 비례하여 성능이 필요한 애플리케이션에 적합합니다.
• coresToReplicas(CPU/Memory 기반 정책)도 지원합니다.

cat <<EOT > cpa-nginx.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:latest
        resources:
          limits:
            cpu: "100m"
            memory: "64Mi"
          requests:
            cpu: "100m"
            memory: "64Mi"
        ports:
        - containerPort: 80
EOT
kubectl apply -f cpa-nginx.yam

CPA 실습

CPA를 통해, 노드의 수의 비례하여 대상 디플로이먼트가 증가하는지 확인합니다.



먼저, 대상 디플로이먼트를 배포합니다.

cat <<EOT > cpa-nginx.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:latest
        resources:
          limits:
            cpu: "100m"
            memory: "64Mi"
          requests:
            cpu: "100m"
            memory: "64Mi"
        ports:
        - containerPort: 80
EOT
kubectl apply -f cpa-nginx.yam


CPA 규칙 설정에 따라, 노드가 5개일 경우에, 파드가 5개로 증가되는 것을 볼 수 있습니다.

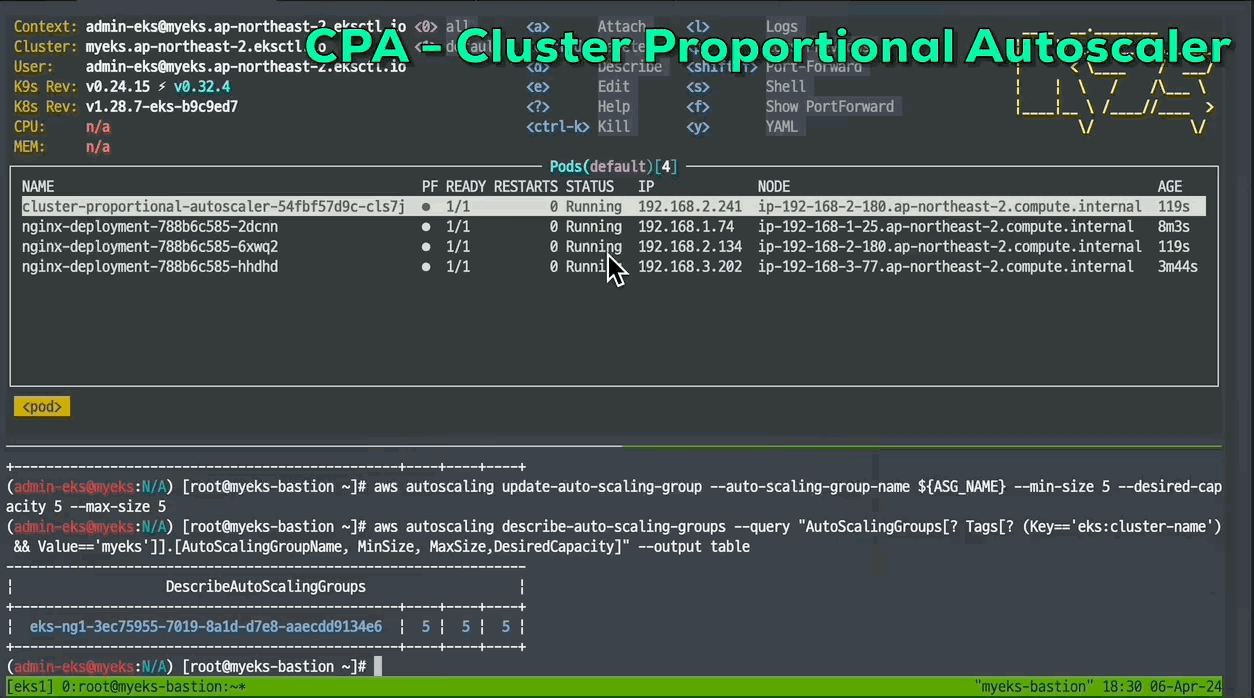

cpa 스케일링 실습 모니터링

6.  Karpenter : K8S Native AutoScaler

• 클러스터 내에서 노드에 대한 라이프사이클을 관리하는 서비스 이는 클러스터의 리소스
• 몇 초 만에 컴퓨팅 리소스 제공
  • CA(Cluster Autoscaler)의 단점을 보완

Karpenter 설치

Karpenter의 버전이 올라가면서 api가 변경되었습니다.

• v1 alpha5/Provisioner → v1 beta1/NodePool
• v1 alpha1/AWSNodeTemplate → v1 beta1/EC2 NodeClass
• v1 alpha5/Machine → v1 beta1/NodeClaim

# Karpenter 설치를 위한 변수 설정 및 확인
export CLUSTER_ENDPOINT="$(aws eks describe-cluster --name "${CLUSTER_NAME}" --query "cluster.endpoint" --output text)"
export KARPENTER_IAM_ROLE_ARN="arn:${AWS_PARTITION}:iam::${AWS_ACCOUNT_ID}:role/${CLUSTER_NAME}-karpenter"
echo "${CLUSTER_ENDPOINT} ${KARPENTER_IAM_ROLE_ARN}"

# EC2 Spot Fleet의 service-linked-role 생성 확인 : 만들어있는것을 확인하는 거라 아래 에러 출력이 정상!
# If the role has already been successfully created, you will see:
# An error occurred (InvalidInput) when calling the CreateServiceLinkedRole operation: Service role name AWSServiceRoleForEC2Spot has been taken in this account, please try a different suffix.
aws iam create-service-linked-role --aws-service-name spot.amazonaws.com || true

# docker logout : Logout of docker to perform an unauthenticated pull against the public ECR
docker logout public.ecr.aws

# helm registry logout
helm registry logout public.ecr.aws

# karpenter 설치
helm install karpenter oci://public.ecr.aws/karpenter/karpenter --version "${KARPENTER_VERSION}" --namespace "${KARPENTER_NAMESPACE}" --create-namespace \
  --set "serviceAccount.annotations.eks\.amazonaws\.com/role-arn=${KARPENTER_IAM_ROLE_ARN}" \
  --set "settings.clusterName=${CLUSTER_NAME}" \
  --set "settings.interruptionQueue=${CLUSTER_NAME}" \
  --set controller.resources.requests.cpu=1 \
  --set controller.resources.requests.memory=1Gi \
  --set controller.resources.limits.cpu=1 \
  --set controller.resources.limits.memory=1Gi \
  --wait

# 확인
kubectl get-all -n $KARPENTER_NAMESPACE
kubectl get all -n $KARPENTER_NAMESPACE
kubectl get crd | grep karpenter

nodepool과 ec2 nodeclass를 생성합니다. 스케일링할 노드에 대한 템플릿을 내용을 정의합니다.

cat <<EOF | envsubst | kubectl apply -f -
apiVersion: karpenter.sh/v1beta1
kind: NodePool
metadata:
  name: default
spec:
  template:
    spec:
      requirements:
        - key: kubernetes.io/arch
          operator: In
          values: ["amd64"]
        - key: kubernetes.io/os
          operator: In
          values: ["linux"]
        - key: karpenter.sh/capacity-type
          operator: In
          values: ["spot"]
        - key: karpenter.k8s.aws/instance-category
          operator: In
          values: ["c", "m", "r"]
        - key: karpenter.k8s.aws/instance-generation
          operator: Gt
          values: ["2"]
      nodeClassRef:
        apiVersion: karpenter.k8s.aws/v1beta1
        kind: EC2NodeClass
        name: default
  limits:
    cpu: 1000
  disruption:
    consolidationPolicy: WhenUnderutilized
    expireAfter: 720h # 30 * 24h = 720h
---
apiVersion: karpenter.k8s.aws/v1beta1
kind: EC2NodeClass
metadata:
  name: default
spec:
  amiFamily: AL2 # Amazon Linux 2
  role: "KarpenterNodeRole-${CLUSTER_NAME}" # replace with your cluster name
  subnetSelectorTerms:
    - tags:
        karpenter.sh/discovery: "${CLUSTER_NAME}" # replace with your cluster name
  securityGroupSelectorTerms:
    - tags:
        karpenter.sh/discovery: "${CLUSTER_NAME}" # replace with your cluster name
  amiSelectorTerms:
    - id: "${ARM_AMI_ID}"
    - id: "${AMD_AMI_ID}"
#   - id: "${GPU_AMI_ID}" # <- GPU Optimized AMD AMI
#   - name: "amazon-eks-node-${K8S_VERSION}-*" # <- automatically upgrade when a new AL2 EKS Optimized AMI is released. This is unsafe for production workloads. Validate AMIs in lower environments before deploying them to production.
EOF

# 확인
kubectl get nodepool,ec2nodeclass

Karpenter 실습

카펜터를 통해 리소스 사용량에 따라, 노드가 빠르게 스케줄링되는지를 실습합니다.

먼저, 실습을 위해요청 리소스 사용량이 높은 deployment을 배포합니다.

# pause 파드 1개에 CPU 1개 최소 보장 할당
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: inflate
spec:
  replicas: 0
  selector:
    matchLabels:
      app: inflate
  template:
    metadata:
      labels:
        app: inflate
    spec:
      terminationGracePeriodSeconds: 0
      containers:
        - name: inflate
          image: public.ecr.aws/eks-distro/kubernetes/pause:3.7
          resources:
            requests:
              cpu: 1
EOF

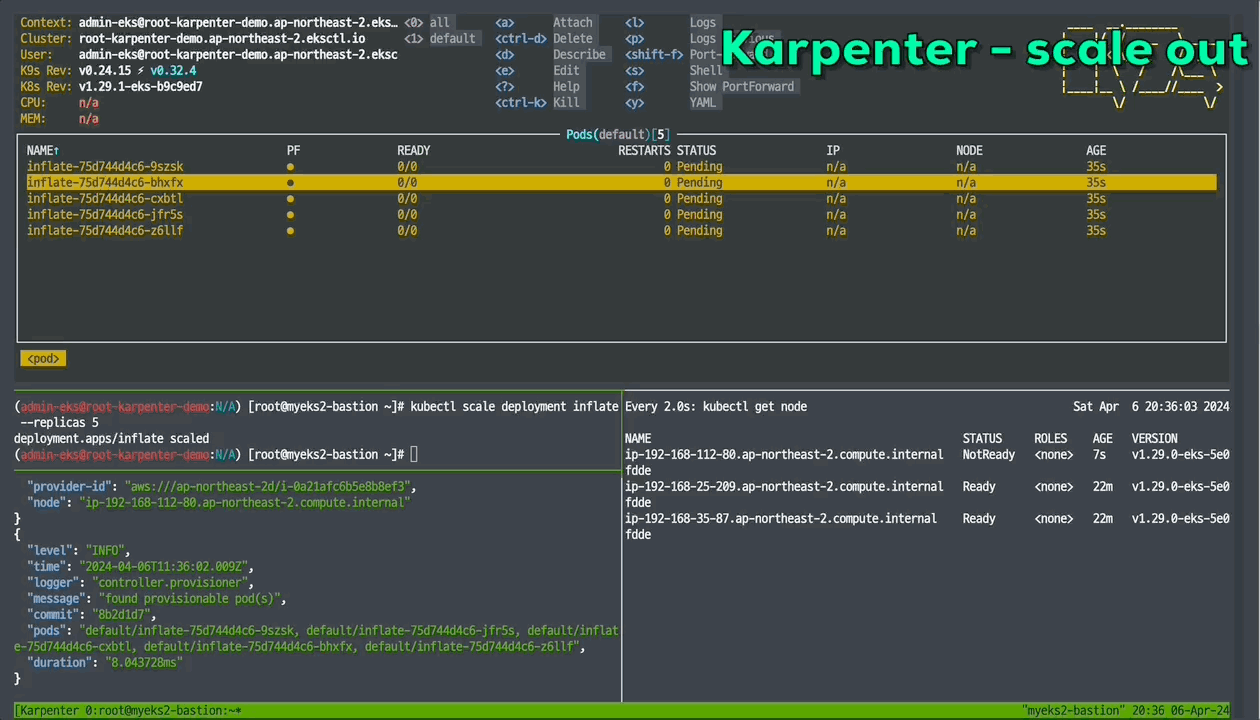

Karpenter 실습 모니터링
디플로이먼트의 레플리카 수가 5개로 증가하면서 노드가 스케일 아웃되는 것을 확인할 수 있습니다. 파드의 pending 상태가 약 40초가 정도 되지 않아, 스케일링됨으로 빠른 스케줄링 기능을 확인 할 수 있습니다.

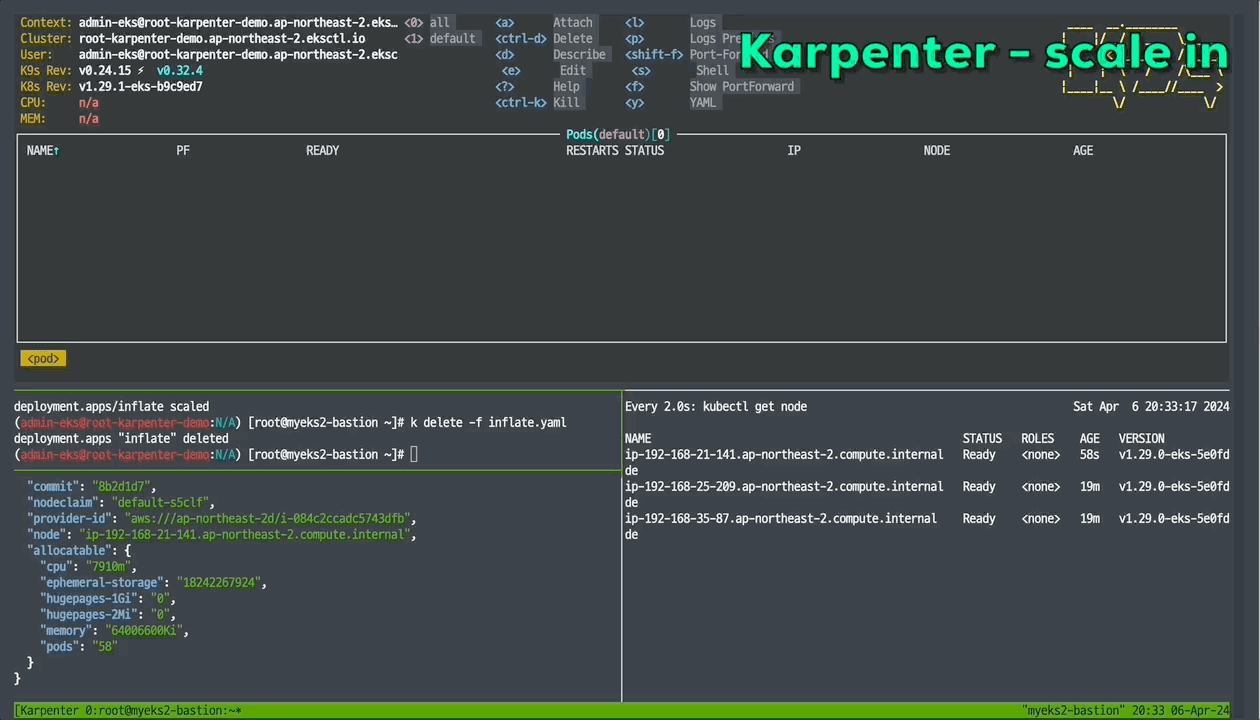

Karpenter 스케일링 실습 모니터링

Karpenter 스케일링 실습 모니터링

Disruption - spot to spot consolidation

• 카펜터에서 최적화를 제공하는 기능입니다.(구 Consolidation)
• Disruption의 종류
  • Expiration
    • 기본 720시간(30일) 후 인스턴스를 자동으로 만료하여 강제로 노드를 최신 상태로 유지
  • drift
    • 구성 변경 사항(NodePool, EC2 NodeClass)을 감지하여 필요한 변경 사항을 적용
  • Consolidation
    • 비용 효율적인 컴퓨팅 최적화

Disruption - Consolidation

spot to spot consolidation란?

• 리소스 사용량을 계산하여 자동으로 적절한 스펙의 노드를 스케일링
• 최신 버전부터 on-demand 외에 추가적으로 spot instance를 지원
• 카펜터를 통해 EC2 API 직접 통신하여, 빠르게 스케일링

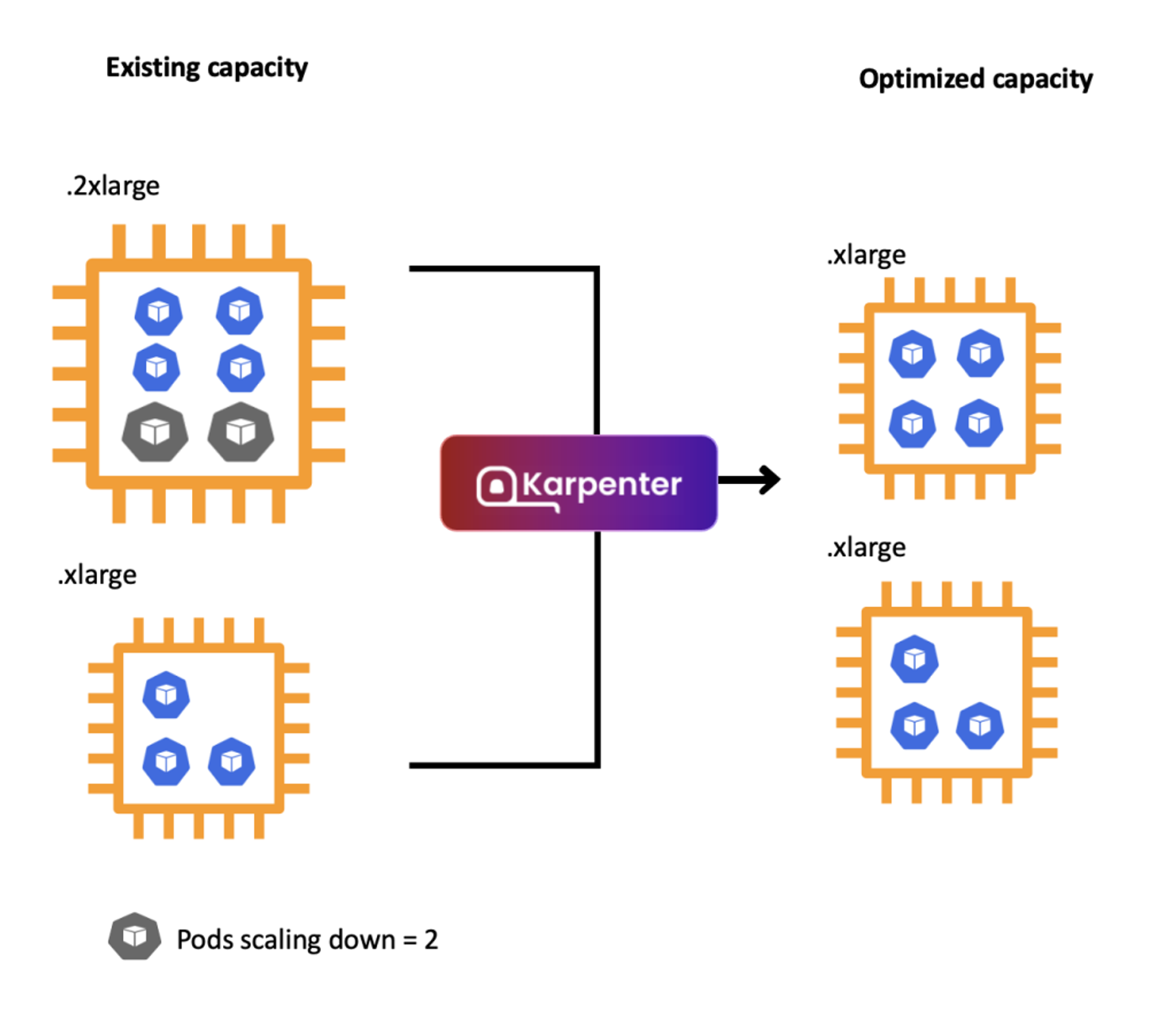

spot to spot consolidation

spot to spot consolidation 실습
spot to spot consolidation 사용을 위해 nodepool을 재구성합니다.

# 기존 nodepool 삭제
kubectl delete nodepool,ec2nodeclass default

# v0.34.0 부터 featureGates 에 spotToSpotConsolidation 활성화로 사용 가능
helm upgrade karpenter -n kube-system oci://public.ecr.aws/karpenter/karpenter --reuse-values --set settings.featureGates.spotToSpotConsolidation=true

# Create a Karpenter NodePool and EC2NodeClass
cat <<EOF > nodepool.yaml
apiVersion: karpenter.sh/v1beta1
kind: NodePool
metadata:
  name: default
spec:
  template:
    metadata:
      labels:
        intent: apps
    spec:
      nodeClassRef:
        name: default
      requirements:
        - key: karpenter.sh/capacity-type
          operator: In
          values: ["spot"]
        - key: karpenter.k8s.aws/instance-category
          operator: In
          values: ["c","m","r"]
        - key: karpenter.k8s.aws/instance-size
          operator: NotIn
          values: ["nano","micro","small","medium"]
        - key: karpenter.k8s.aws/instance-hypervisor
          operator: In
          values: ["nitro"]
  limits:
    cpu: 100
    memory: 100Gi
  disruption:
    consolidationPolicy: WhenUnderutilized
---
apiVersion: karpenter.k8s.aws/v1beta1
kind: EC2NodeClass
metadata:
  name: default
spec:
  amiFamily: Bottlerocket
  subnetSelectorTerms:
    - tags:
        karpenter.sh/discovery: "${CLUSTER_NAME}" # replace with your cluster name
  securityGroupSelectorTerms:
    - tags:
        karpenter.sh/discovery: "${CLUSTER_NAME}" # replace with your cluster name
  role: "KarpenterNodeRole-${CLUSTER_NAME}" # replace with your cluster name
  tags:
    Name: karpenter.sh/nodepool/default
    IntentLabel: "apps"
EOF
kubectl apply -f nodepool.yaml


부하 테스트를 위한 디플로이먼트를 생성합니다.

# Deploy a sample workload
cat <<EOF > inflate.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: inflate
spec:
  replicas: 1
  selector:
    matchLabels:
      app: inflate
  template:
    metadata:
      labels:
        app: inflate
    spec:
      nodeSelector:
        intent: apps
      containers:
        - name: inflate
          image: public.ecr.aws/eks-distro/kubernetes/pause:3.2
          resources:
            requests:
              cpu: 1
              memory: 1.5Gi
EOF

kubectl get nodes -L karpenter.sh/nodepool -L node.kubernetes.io/instance-type -L topology.kubernetes.io/zone -L karpenter.sh/capacity-type

# Scale in a sample workload to observe consolidation
# To invoke a Karpenter consolidation event scale, inflate the deployment to 1. Run the following command:
kubectl scale --replicas=1 deployment/inflate
kubectl -n kube-system logs -l app.kubernetes.io/name=karpenter --all-containers=true -f --tail=20
kubectl get nodes -L karpenter.sh/nodepool -L node.kubernetes.io/instance-type -L topology.kubernetes.io/zone -L karpenter.sh/capacity-type
kubectl get node --label-columns=eks.amazonaws.com/capacityType,karpenter.sh/capacity-type
kubectl get node --label-columns=node.kubernetes.io/instance-type,topology.kubernetes.io/zone

# Use kubectl get nodeclaims to list all objects of type NodeClaim and then describe the NodeClaim Kubernetes resource
# using kubectl get nodeclaim/<claim-name> -o yaml.
# In the NodeClaim .spec.requirements, you can also see the 15 instance types passed to the Amazon EC2 Fleet API:
kubectl get nodeclaims
NAME            TYPE        ZONE              NODE                                                READY   AGE
default-w52c4   c6g.large   ap-northeast-2d   ip-192-168-77-172.ap-northeast-2.compute.internal   True    3m8s

kubectl get nodeclaims -o yaml | kubectl neat | yh
....
  spec:
    nodeClassRef:
      name: default
    requirements:
    - key: karpenter.sh/nodepool
      operator: In
      values:
      - default
    - key: node.kubernetes.io/instance-type
      operator: In
      values:
      - c6g.large
      - c6gd.large
      - c6gn.large
      - c6id.large
      - c6in.large
      - c7g.large
      - c7i.large
      - m6g.large
      - m6gd.large
      - m6i.large
      - m7g.large
      - m7i-flex.large
      - m7i.large
      - r6g.large
      - r7g.large

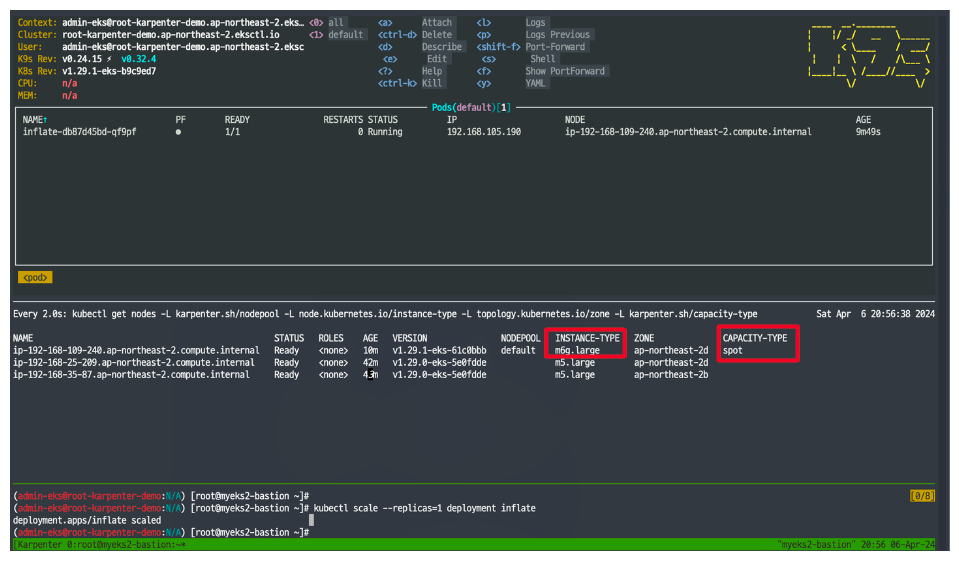

spot 인스턴스 노드가 최적화된 인스턴스 타입의 스펙으로 스케일링됨을 확인할 수 있습니다.

spot to spot consolidation 실습 결과

리소스 삭제

# 삭제
kubectl delete deployment inflate
kubectl delete nodepool,ec2nodeclass default
