EKS 설치 및 기본사용 + 클러스터 엔드포인트 액세스 - AEWS 1주차



가시다님이 진행하시는 AEWS(AWS EKS Workshop Study) 내용 정리입니다. On-Premise Kubernetes 환경이 아닌 EKS(Managed Kubernetes)는 접해보지 못하였는데, 이번 기회에 학습할 수 있는 기회를 주신 가시다님에게 다시 한번 감사드립니다.

EKS 설치

개요

실습 과정은 다음과 같습니다.

1. CloudFomation을 통해 작업용 EC2(Bastion) 서버와 VPC, 보안그룹 등을 생성합니다.
   • 1번 과정은 생략하겠습니다.
2. 작업용EC2(Bastion) 서버에서 eksctl 명령어를 이용하여 EKS를 구축합니다.

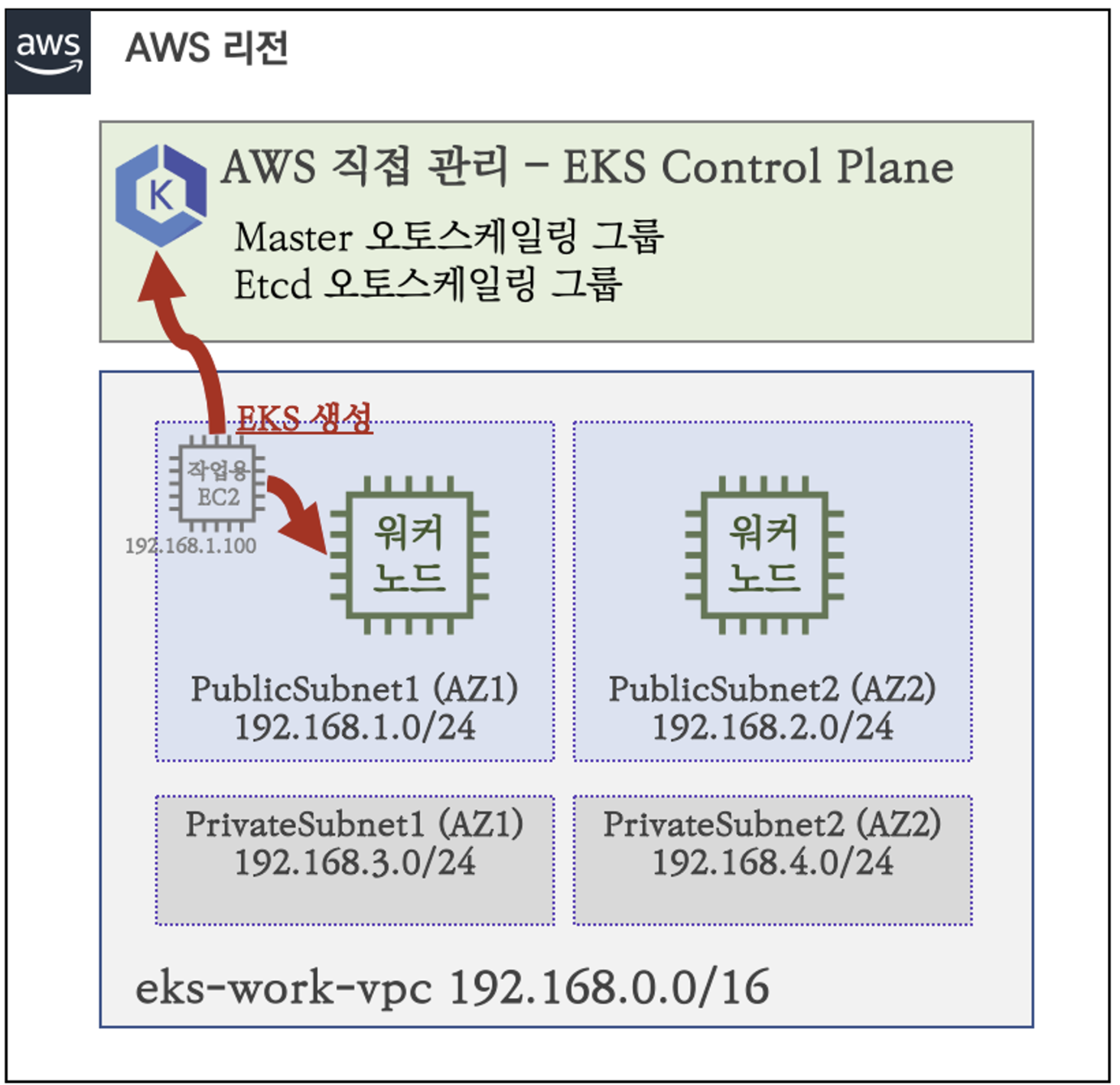

인프라 구성

eksctl로 EKS 배포하기

• 커맨드 편의성 위해서 필요한 매개 변수들을 변수에 저장합니다.
• eksctl create cluster 명령어를 통해서 eks 클러스터를 손쉽게 생성할 수 있습니다.
• dry-run 옵션을 이용해서 실제로 클러스터를 생성하지 않고 설정을 파일로 추출하여 생성합니다.
  • --name myeks : 생성할 EKS 클러스터의 이름을 지정합니다/
  • --region=ap-northeast-2 : 클러스터를 생성할 AWS 리전을 지정합니다.
  • --nodegroup-name=mynodegroup : 노드 그룹의 이름을 지정합니다.
  • --node-type=t3.medium : 노드 그룹의 인스턴스 유형을 지정합니다.
  • --node-volume-size=30 : 노드의 볼륨 크기를 지정합니다.
  • --zones=ap-northeast-2a,ap-northeast-2c : 클러스터의 노드를 배치할 서브넷을 지정합니다
  • --vpc-cidr=172.20.0.0/16: 클러스터에서 사용할 VPC의 CIDR 블록을 지정합니다.
  • --ssh-access: SSH 접근을 허용할지 여부를 지정합니다.
  • --node-ami-family Ubuntu2004: 노드 AMI 패밀리를 지정합니다.

주의!
--dry-run 옵션 없이, eksctl create cluster 명령어 입력 시, 클러스터가 생성될 수 있으므로 주의해야 사용합니다.

# IAM 인증
aws configure
AWS Access Key ID [None]: ...
AWS Secret Access Key [None]: ...
Default region name [None]: ap-northeast-2
Default output format [None]: json

# 클러스터 생성 시, 사용할 AWS 리소스들을 정보를 변수에 저장합니다.
# AWS_DEFAULT_REGION : 리전
export AWS_DEFAULT_REGION=ap-northeast-2

# CLUSTER_NAME : 배포할 EKS 클러스터명
export CLUSTER_NAME=myeks

# $VPCID : EKS 배포할 VPC 정보 확인
export VPCID=$(aws ec2 describe-vpcs --filters "Name=tag:Name,Values=$CLUSTER_NAME-VPC" | jq -r .Vpcs[].VpcId)
echo "export VPCID=$VPCID" >> /etc/profile

# PubSubnet : 퍼블릭 서브넷 ID 확인
aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-PublicSubnet1" | jq
aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-PublicSubnet1" --query "Subnets[0].[SubnetId]" --output text
export PubSubnet1=$(aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-PublicSubnet1" --query "Subnets[0].[SubnetId]" --output text)
export PubSubnet2=$(aws ec2 describe-subnets --filters Name=tag:Name,Values="$CLUSTER_NAME-PublicSubnet2" --query "Subnets[0].[SubnetId]" --output text)
echo "export PubSubnet1=$PubSubnet1" >> /etc/profile
echo "export PubSubnet2=$PubSubnet2" >> /etc/profile

# 변수 확인
echo $AWS_DEFAULT_REGION
echo $CLUSTER_NAME
echo $VPCID
echo $PubSubnet1,$PubSubnet2

eksctl create cluster --help

# 클러스터 생성파일 생성
eksctl create cluster --dry-run

eksctl create cluster --name $CLUSTER_NAME --region=$AWS_DEFAULT_REGION --nodegroup-name=$CLUSTER_NAME-nodegroup --node-type=t3.medium \
--node-volume-size=30 --vpc-public-subnets "$PubSubnet1,$PubSubnet2" --version 1.28 --ssh-access --external-dns-access --verbose 4 --dry-run > create-eks.yaml


# 클러스터 생성
eksctl create cluster -f create-eks.yaml
2024-03-08 14:41:21 [ℹ]  eksctl version 0.173.0
2024-03-08 14:41:21 [ℹ]  using region ap-northeast-2
2024-03-08 14:41:21 [ℹ]  subnets for ap-northeast-2a - public:172.20.0.0/19 private:172.20.64.0/19
2024-03-08 14:41:21 [ℹ]  subnets for ap-northeast-2c - public:172.20.32.0/19 private:172.20.96.0/19
2024-03-08 14:41:21 [ℹ]  nodegroup "mynodegroup" will use "ami-008a930070f96449c" [Ubuntu2004/1.29]
2024-03-08 14:41:21 [ℹ]  using SSH public key "/root/.ssh/id_rsa.pub" as "eksctl-myeks-nodegroup-mynodegroup-b1:b4:f9:bb:01:f3:63:97:f1:88:78:10:06:25:c4:39"



create-eks.yaml

추출한 eks 설정파일의 전체 내용입니다.

accessConfig:
  authenticationMode: API_AND_CONFIG_MAP
apiVersion: eksctl.io/v1alpha5
cloudWatch:
  clusterLogging: {}
iam:
  vpcResourceControllerPolicy: true
  withOIDC: false
kind: ClusterConfig
kubernetesNetworkConfig:
  ipFamily: IPv4
managedNodeGroups:
- amiFamily: AmazonLinux2
  desiredCapacity: 2
  disableIMDSv1: true
  disablePodIMDS: false
  iam:
    withAddonPolicies:
      albIngress: false
      appMesh: false
      appMeshPreview: false
      autoScaler: false
      awsLoadBalancerController: false
      certManager: false
      cloudWatch: false
      ebs: false
      efs: false
      externalDNS: true
      fsx: false
      imageBuilder: false
      xRay: false
  instanceSelector: {}
  instanceType: t3.medium
  labels:
    alpha.eksctl.io/cluster-name: myeks
    alpha.eksctl.io/nodegroup-name: myeks-nodegroup
  maxSize: 2
  minSize: 2
  name: myeks-nodegroup
  privateNetworking: false
  releaseVersion: ""
  securityGroups:
    withLocal: null
    withShared: null
  ssh:
    allow: true
    publicKeyPath: ~/.ssh/id_rsa.pub
  tags:
    alpha.eksctl.io/nodegroup-name: myeks-nodegroup
    alpha.eksctl.io/nodegroup-type: managed
  volumeIOPS: 3000
  volumeSize: 30
  volumeThroughput: 125
  volumeType: gp3
metadata:
  name: myeks
  region: ap-northeast-2
  version: "1.28"
privateCluster:
  enabled: false
  skipEndpointCreation: false
vpc:
  autoAllocateIPv6: false
  cidr: 192.168.0.0/16
  clusterEndpoints:
    privateAccess: false
    publicAccess: true
  id: vpc-06c40b21abdfae5c0
  manageSharedNodeSecurityGroupRules: true
  nat:
    gateway: Disable
  subnets:
    public:
      ap-northeast-2a:
        az: ap-northeast-2a
        cidr: 192.168.1.0/24
        id: subnet-07a72974368a6d569
      ap-northeast-2c:
        az: ap-northeast-2c
        cidr: 192.168.2.0/24
        id: subnet-018287d8444b8cb1d

EKS 배포 확인하기

생성된 EKS가 잘 배포되었는지, AWS Console과 Kubernetes에서 EKS와 관련된 리소스들을 확인합니다.



[ AWS Console ]

AWS CloudFormation

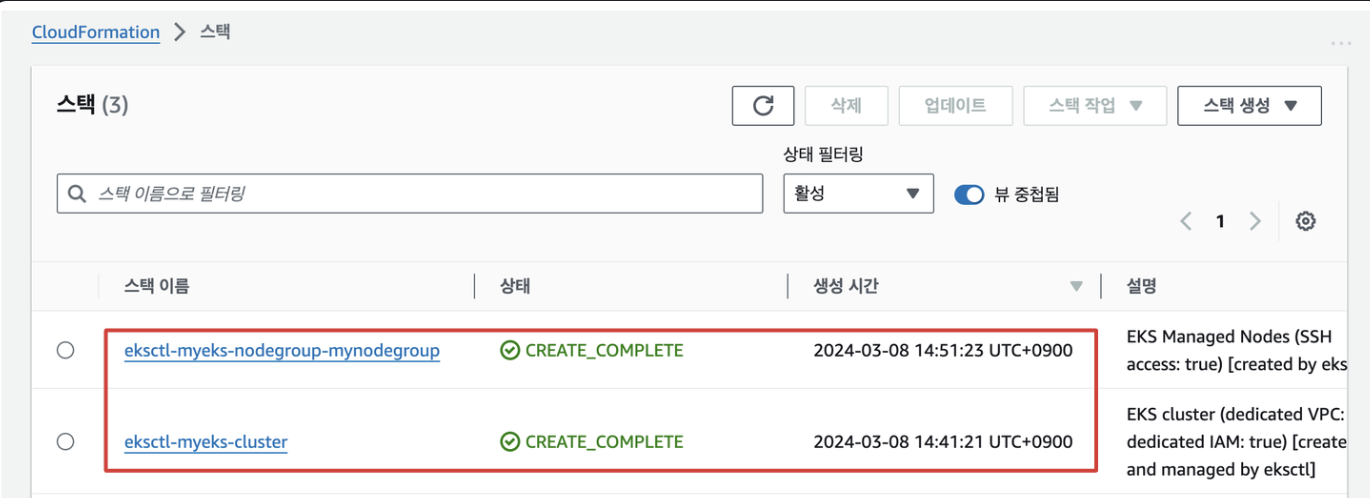

eksctl은 클러스터를 프로비저닝 할 때, CloudFormation을 이용한다고 합니다. EKS에서 사용하는 AWS 리소스들을 확인할 수 있습니다.

AWS > CloudFormation

AWS EKS

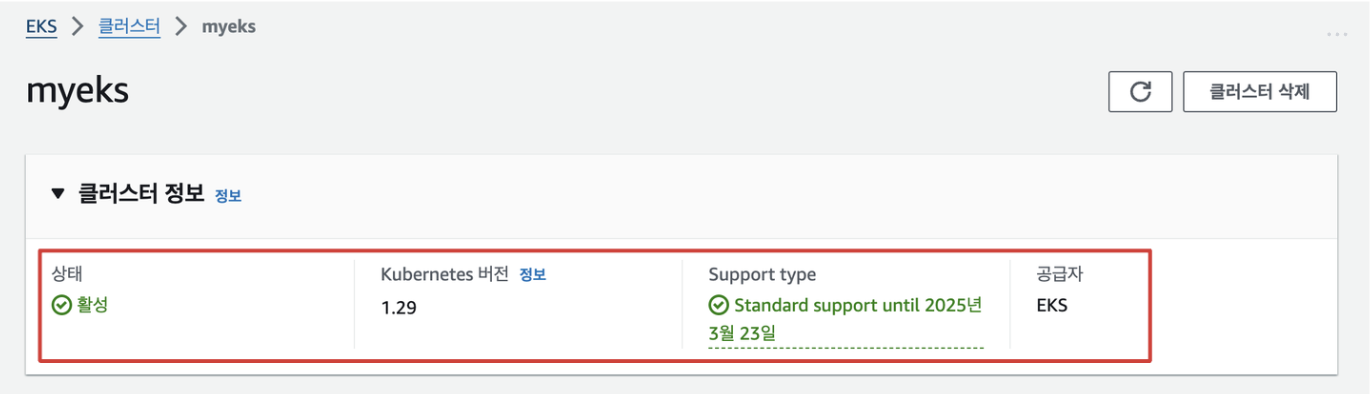

버전, 네트워크, 상태 등 클러스터 정보를 조회할 수 있습니다.

AWS > EKS

AWS EC2

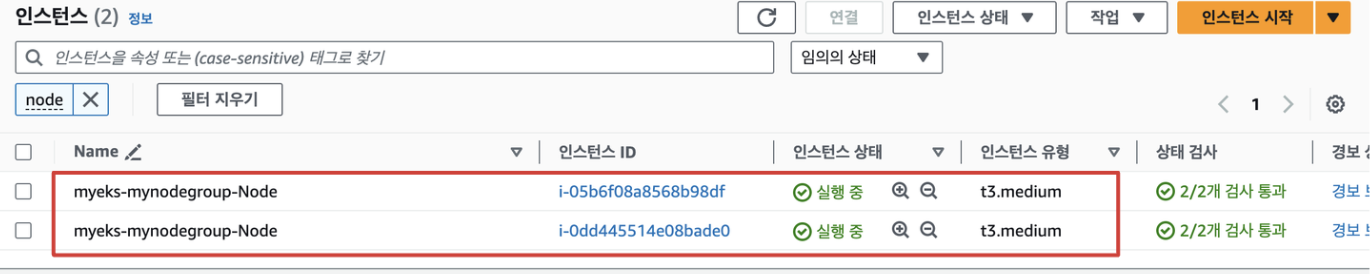

추가한 Node Group들이 지정한 스펙의 EC2 인스턴스로 실행 중인 것을 확인할 수 있습니다.

AWS > EC2

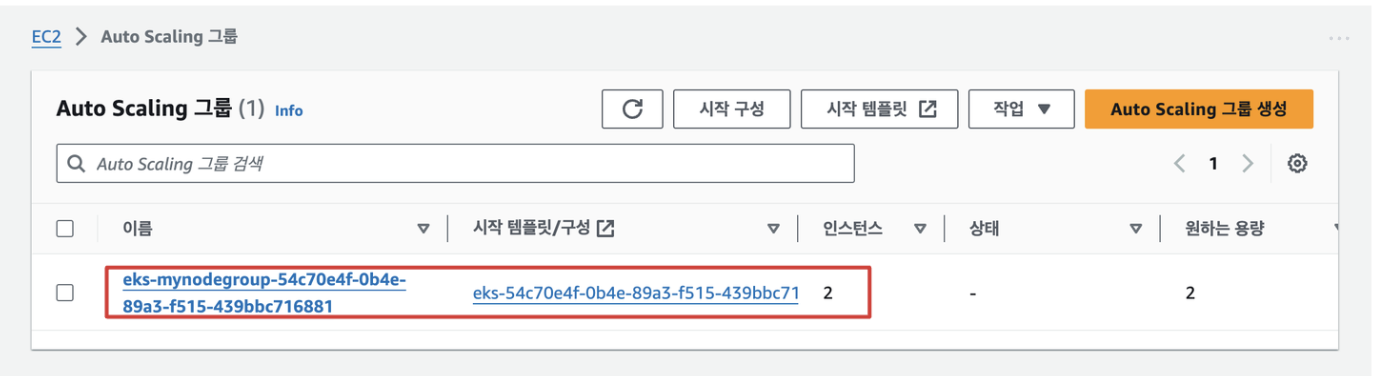

AWS Autoscaling Group

AWS > Autoscaling

[ Kubernetes ]

EKS 클러스터에서 eks 관련 리소스를 확인해 보고, 데모 서비스를(슈퍼마리오 게임) 배포합니다.

클러스터 정보확인

# kubectl로 클러스터 엔드포인트 확인
kubectl cluster-info

Kubernetes control plane is running at https://16D67F92DCF2FE68B2F271366B21278B.yl4.ap-northeast-2.eks.amazonaws.com
CoreDNS is running at https://16D67F92DCF2FE68B2F271366B21278B.yl4.ap-northeast-2.eks.amazonaws.com/api/v1/namespaces/kube-system/services/kube-dns:dns/proxy

# eksctl로 클러스터 엔드포인트 확인
aws eks describe-cluster --name $CLUSTER_NAME | jq -r .cluster.endpoint
https://16D67F92DCF2FE68B2F271366B21278B.yl4.ap-northeast-2.eks.amazonaws.com

APIDNS=$(aws eks describe-cluster --name $CLUSTER_NAME | jq -r .cluster.endpoint | cut -d '/' -f 3)

# eks API 접속 시도 -> 퍼블릭 엔드포인트 엑세스이기 때문에 외부에서 접속가능!
curl -k -s $(aws eks describe-cluster --name $CLUSTER_NAME | jq -r .cluster.endpoint)/version | jq
{
  "major": "1",
  "minor": "29+",
  "gitVersion": "v1.29.1-eks-508b6b3",
  "gitCommit": "91af9bf4f80caa30ef9c0ad9250d2053d084968b",
  "gitTreeState": "clean",
  "buildDate": "2024-01-29T20:58:44Z",
  "goVersion": "go1.21.6",
  "compiler": "gc",

# 노드의 capacityType 확인
kubectl get node --label-columns=eks.amazonaws.com/capacityType
NAME                                               STATUS   ROLES    AGE     VERSION   CAPACITYTYPE
ip-172-20-1-221.ap-northeast-2.compute.internal    Ready       6m55s   v1.29.0   ON_DEMAND
ip-172-20-46-144.ap-northeast-2.compute.internal   Ready       6m55s   v1.29.0   ON_DEMAND
  "platform": "linux/amd64"
}

# 모든 파드의 이미지 확인 -> eks addon 이미지 확인
kubectl get pods --all-namespaces -o jsonpath="{.items[*].spec.containers[*].image}" | tr -s '[[:space:]]' '\n' | sort | uniq -c
      2 602401143452.dkr.ecr.ap-northeast-2.amazonaws.com/amazon/aws-network-policy-agent:v1.0.7-eksbuild.1
      2 602401143452.dkr.ecr.ap-northeast-2.amazonaws.com/amazon-k8s-cni:v1.16.0-eksbuild.1
      2 602401143452.dkr.ecr.ap-northeast-2.amazonaws.com/eks/coredns:v1.11.1-eksbuild.4
      2 602401143452.dkr.ecr.ap-northeast-2.amazonaws.com/eks/kube-proxy:v1.29.0-minimal-eksbuild.1

데모 서비스 배포(슈퍼마리오 게임)

curl -s -O https://raw.githubusercontent.com/gasida/PKOS/main/1/mario.yaml
kubectl apply -f mario.yaml
cat mario.yaml | yh

# 배포 확인 : CLB 배포 확인
kubectl get deploy,svc,ep mario
NAME                    READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/mario   1/1     1            1           3m27s

NAME            TYPE           CLUSTER-IP      EXTERNAL-IP                                                                    PORT(S)        AGEservice/mario   LoadBalancer   10.100.63.145   aa667b8bf6e984b2fab501fc2138f090-1168198092.ap-northeast-2.elb.amazonaws.com   80:32065/TCP   3m27s

NAME              ENDPOINTS            AGE
endpoints/mario   192.168.1.167:8080   3m27s

# 마리오 게임 접속 : CLB 주소로 웹 접속
kubectl get svc mario -o jsonpath={.status.loadBalancer.ingress[0].hostname} | awk '{ print "Maria URL = http://"$1 }'
Maria URL = http://aa667b8bf6e984b2fab501fc2138f090-1168198092.ap-northeast-2.elb.amazonaws.com

데모 서비스(슈퍼마리오 게임)

EKS 클러스터 삭제

과도한 요금이 발생할 수 있으니, 실습 완료 후에는, 리소스를 삭제합니다.

eksctl delete cluster --name $CLUSTER_NAME

클러스터 엔드포인트 액세스(Cluster Endpoint Access)

• 클러스터 생성 시, EKS에서는 관리형 Kuberenetes API 서버에 대한 엔드 포인트를 생성합니다.
• 클러스터 앤드포인트 액세스의 방식은 다음과 같습니다.
  1. 퍼블릭
  2. 퍼블릭 + 프라이빗
  3. 프라이빗

EKS 네트워크 구성

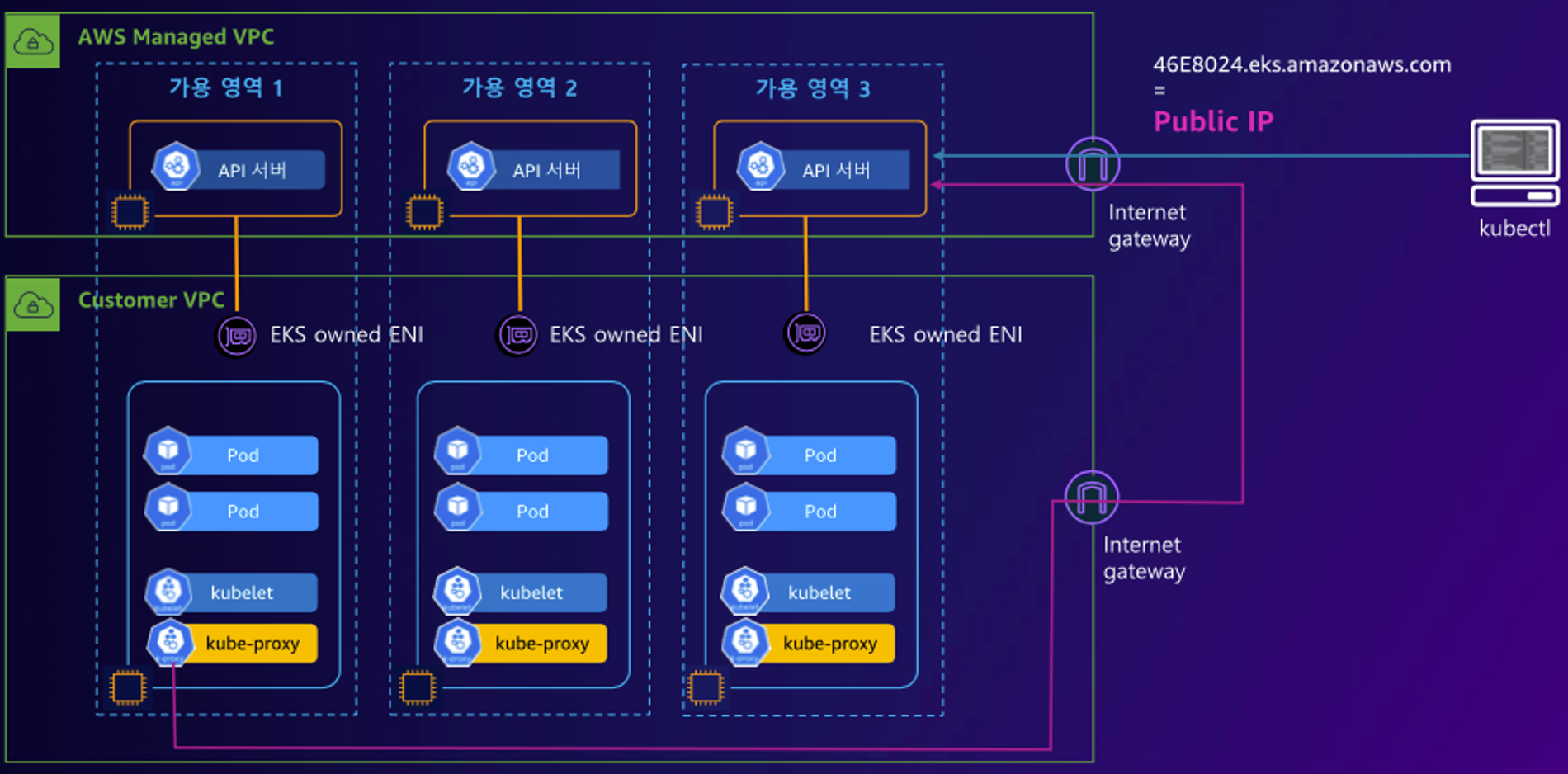

EKS owned ENI

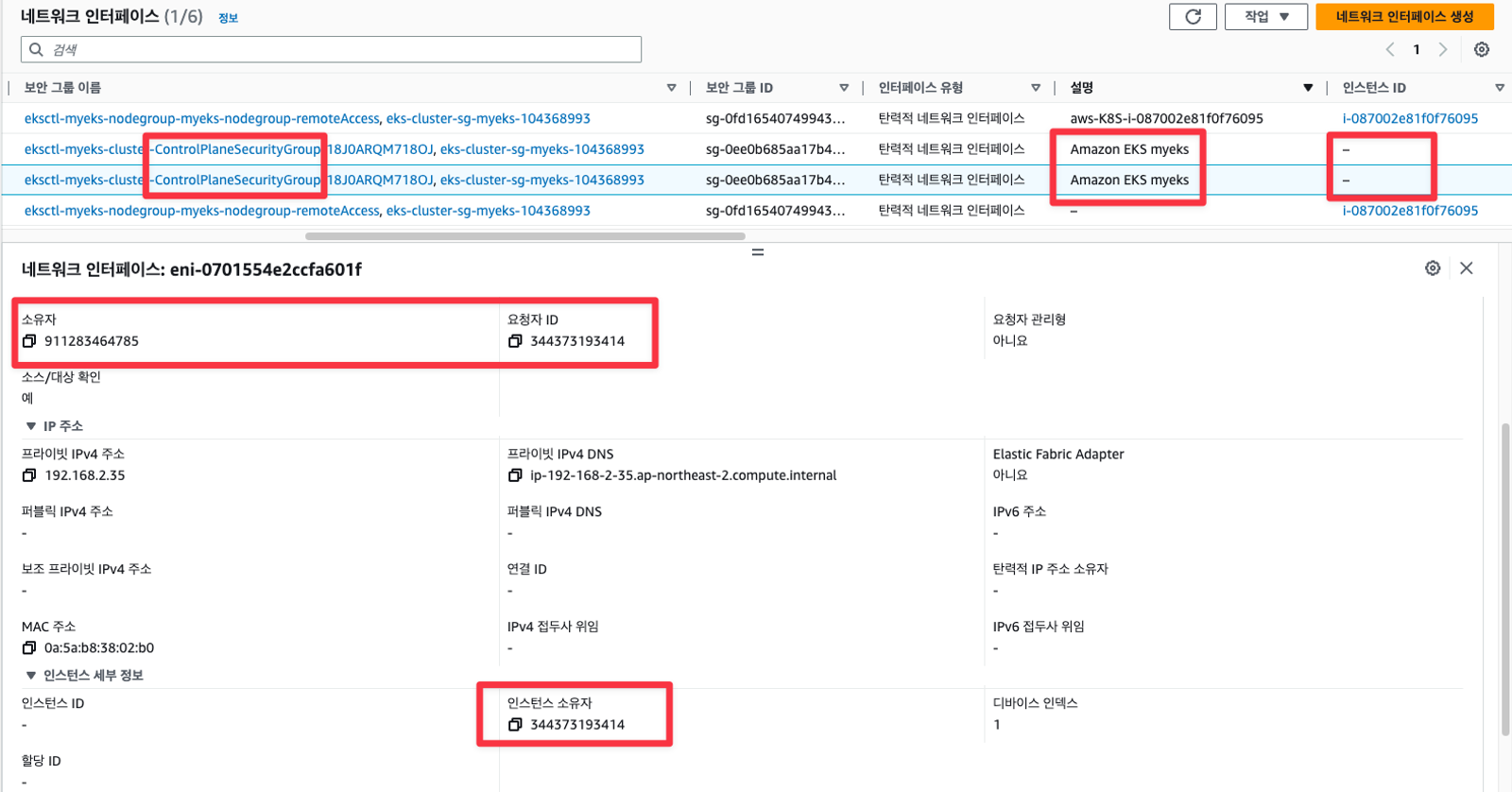

ENI 소유자와 요청자 비교

먼저, EKS의 클러스터 엔드포인트 액세스의 네트워크 구성을 이해하기 위해서는 EKS Owned ENI라는 개념을 알 필요가 있습니다.

• EKS owned ENI는 AWS 소유의 네트워크 인터페이스입니다.
• ENI는 EKS의 각 노드에 생성되며 관리노드(AWS)와 워커노드(사용자) 간 통신을 하는 인터페이스 역할을 합니다.
• AWS가 이러한 ENI를 소유하고 관리함으로써 보안이 강화되고, 클러스터의 네트워크 관리를 단순화하고 운영을 간소화할 수 있습니다.

1. 퍼블릭(Public)

통신흐름

• 컨트롤 플레인 -> EKS owned ENI -> 워커노드
• 워커노드 -> 퍼블릭 도메인 -> 컨트롤플레인
• 클라이언트 -> 퍼블릭 도메인 -> 컨트롤플레인

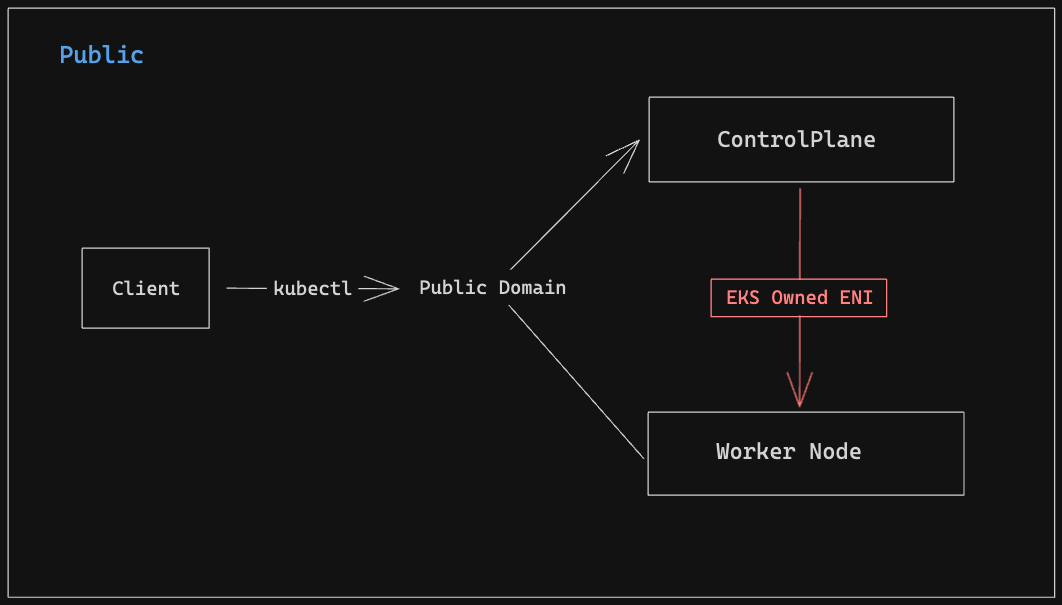

public 통신흐름

2. 퍼블릭 + 프라이빗(Public + Private)

통신흐름

• 컨트롤플레인 -> EKS onwed ENI -> 워커노드
• 워커노드 -> Private Domain , EKS Owned ENI -> 컨트롤플레인
• 클라이언트 -> 퍼블릭도메인 -> 컨트롤플레인

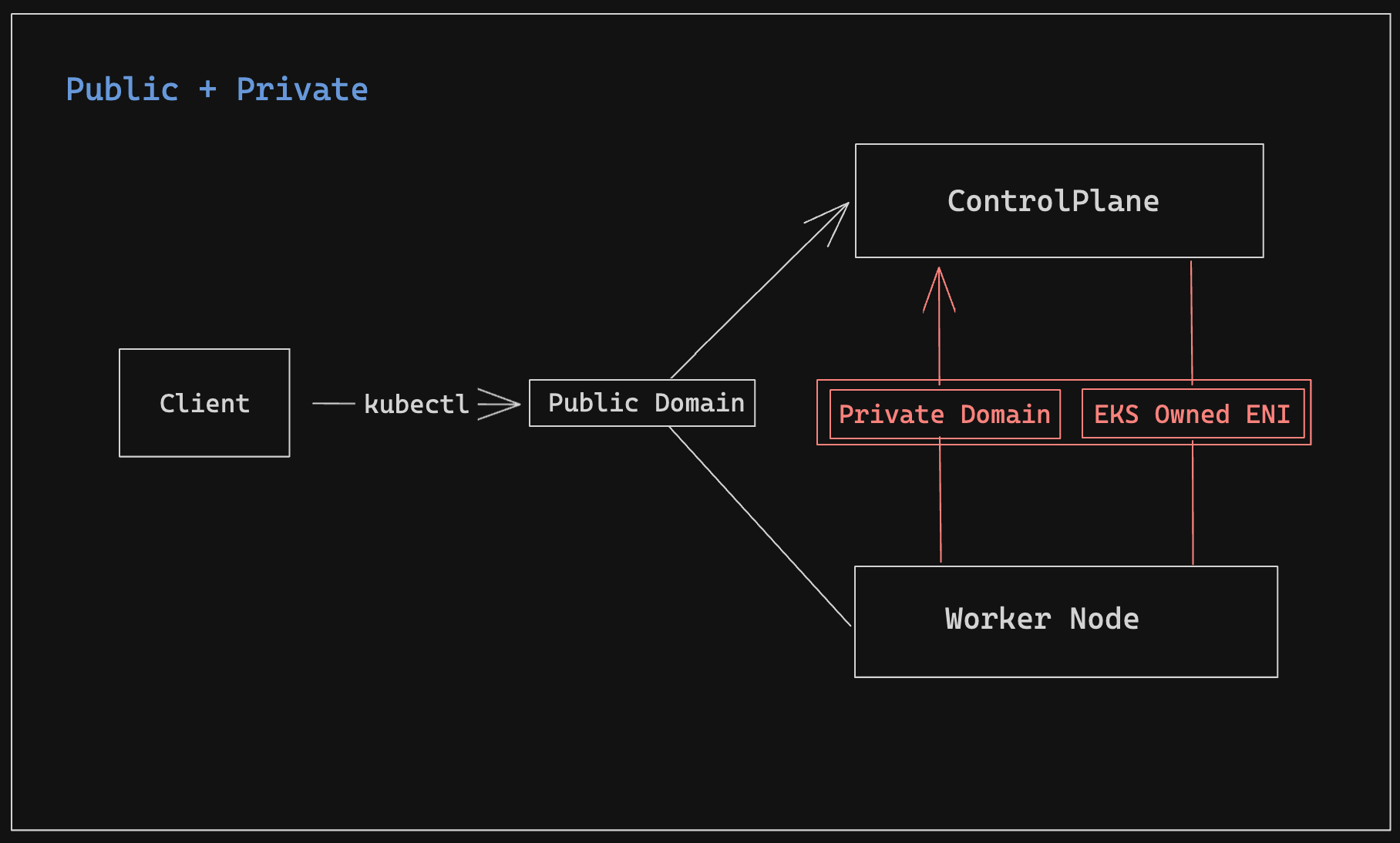

Public + Private 통신흐름

3. 프라이빗(Private)

통신흐름

• 컨트롤플레인 -> EKS onwed ENI -> 워커노드
• 워커노드 -> Private Domain ,EKS Owned ENI -> 컨트롤플레인
• 클라이언트 -> Private Domain ,EKS Owned ENI -> 컨트롤플레인

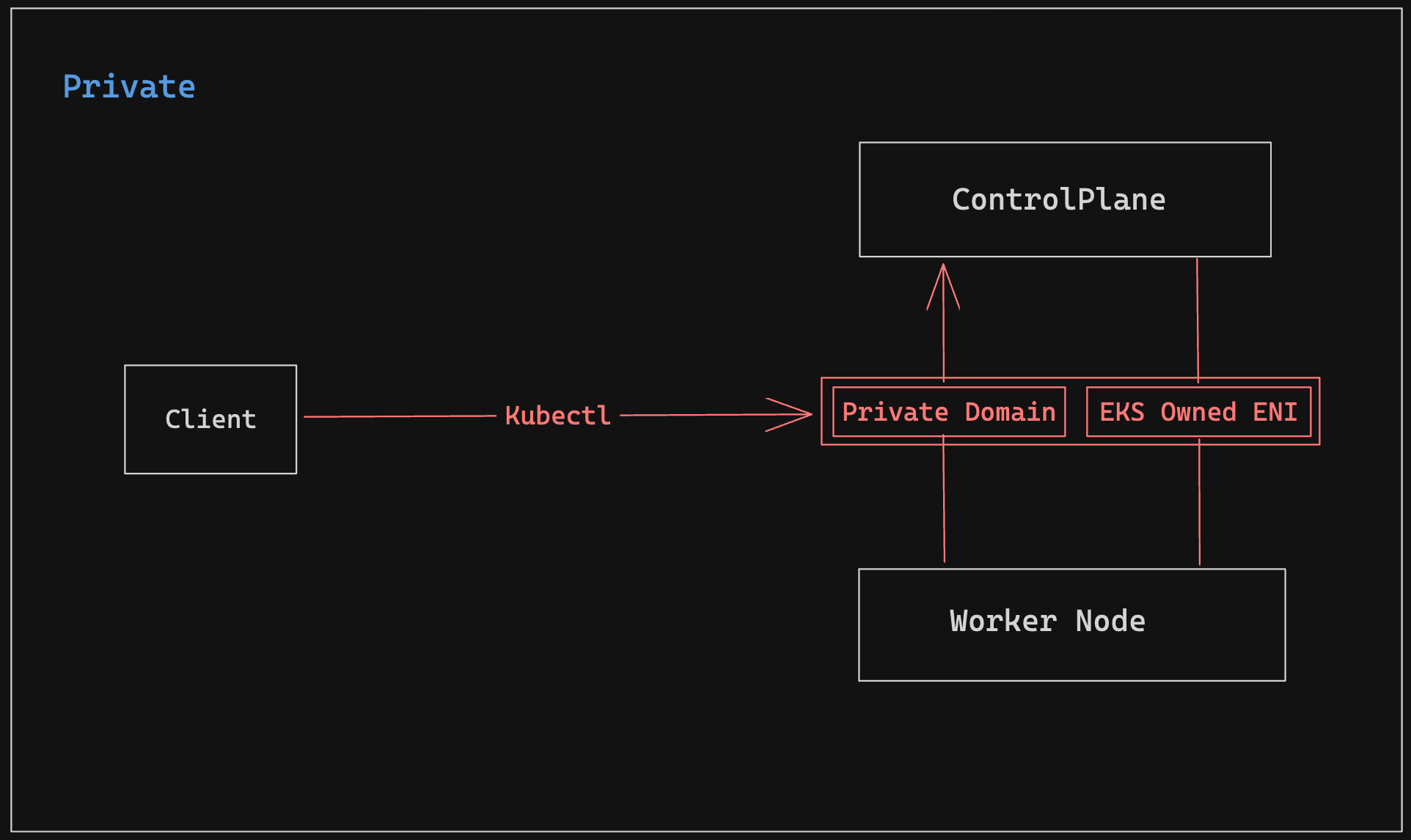

Private 통신흐름

퍼블릭 + 프라이빗(Public + Private) 적용해보기

public + private 액세스로 변경하고 설정 정보를 확인합니다.

# public
(admin-eks@myeks:N/A) [root@myeks-host ~]# APIDNS=$(aws eks describe-cluster --name $CLUSTER_NAME | jq -r .cluster.endpoint | cut -d '/' -f 3)                            AME | jq -r .cluster.endpoint

(admin-eks@myeks:N/A) [root@myeks-host ~]# dig +short $APIDNS
13.124.40.60
3.35.254.237


# Public(IP제한)+Private 로 변경 : 설정 후 8분 정도 후 반영
aws eks update-cluster-config --region $AWS_DEFAULT_REGION --name $CLUSTER_NAME --resources-vpc-config endpointPublicAccess=true,publicAccessCidrs="$(curl -s ipinfo.io/ip)/32",endpointPrivateAccess=true

{
    "update": {
        "id": "a1dc0051-2aac-428d-9e5b-22d272a82402",
        "status": "InProgress",
        "type": "EndpointAccessUpdate",
        "params": [
            {
                "type": "EndpointPublicAccess",
                "value": "true"
            },
            {
                "type": "EndpointPrivateAccess",
                "value": "true"
            },
            {
                "type": "PublicAccessCidrs",
                "value": "[\"13.209.80.108/32\"]"
            }
        ],
        "createdAt": "2024-03-08T16:50:29.252000+09:00",
        "errors": []
    }
}

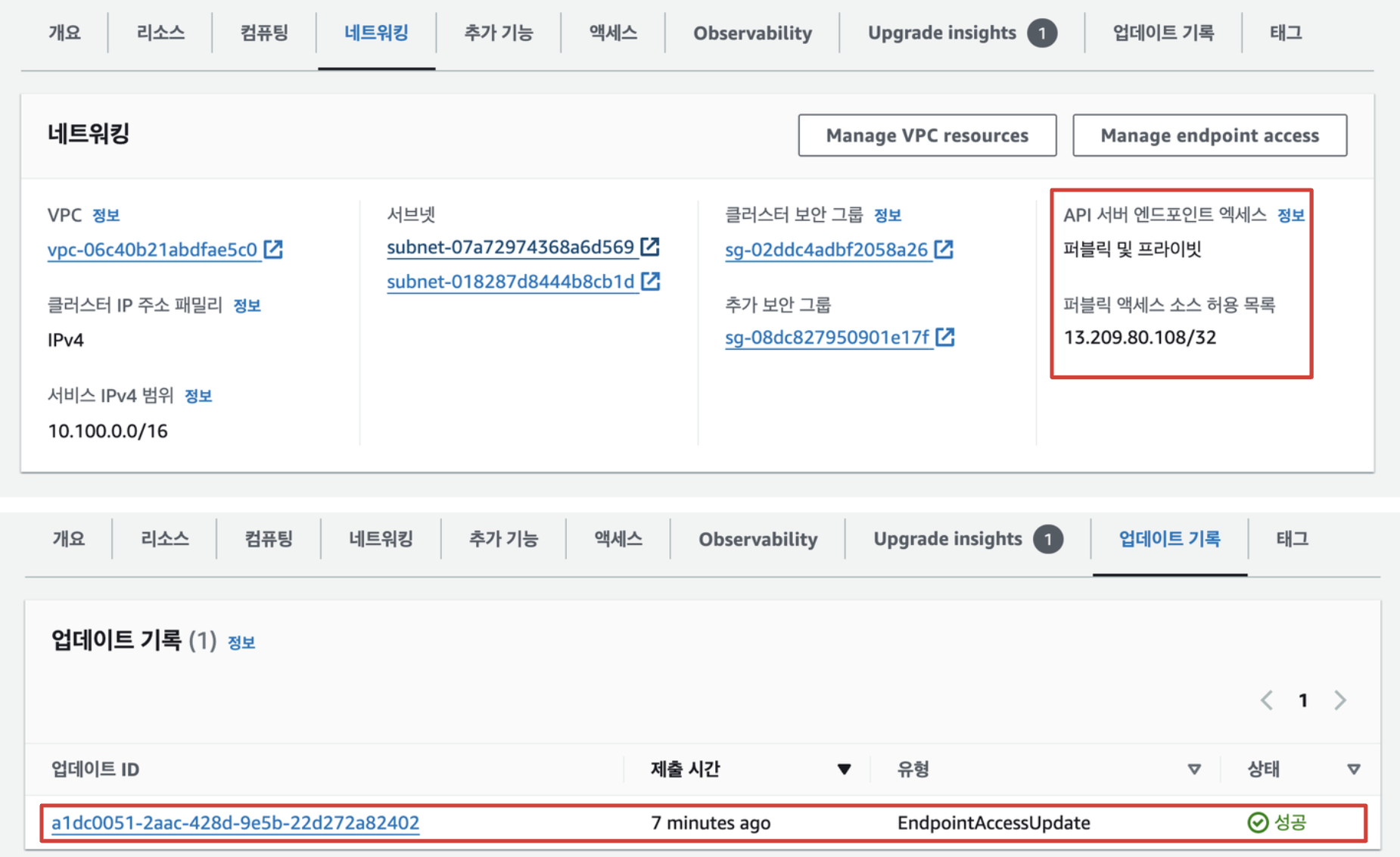

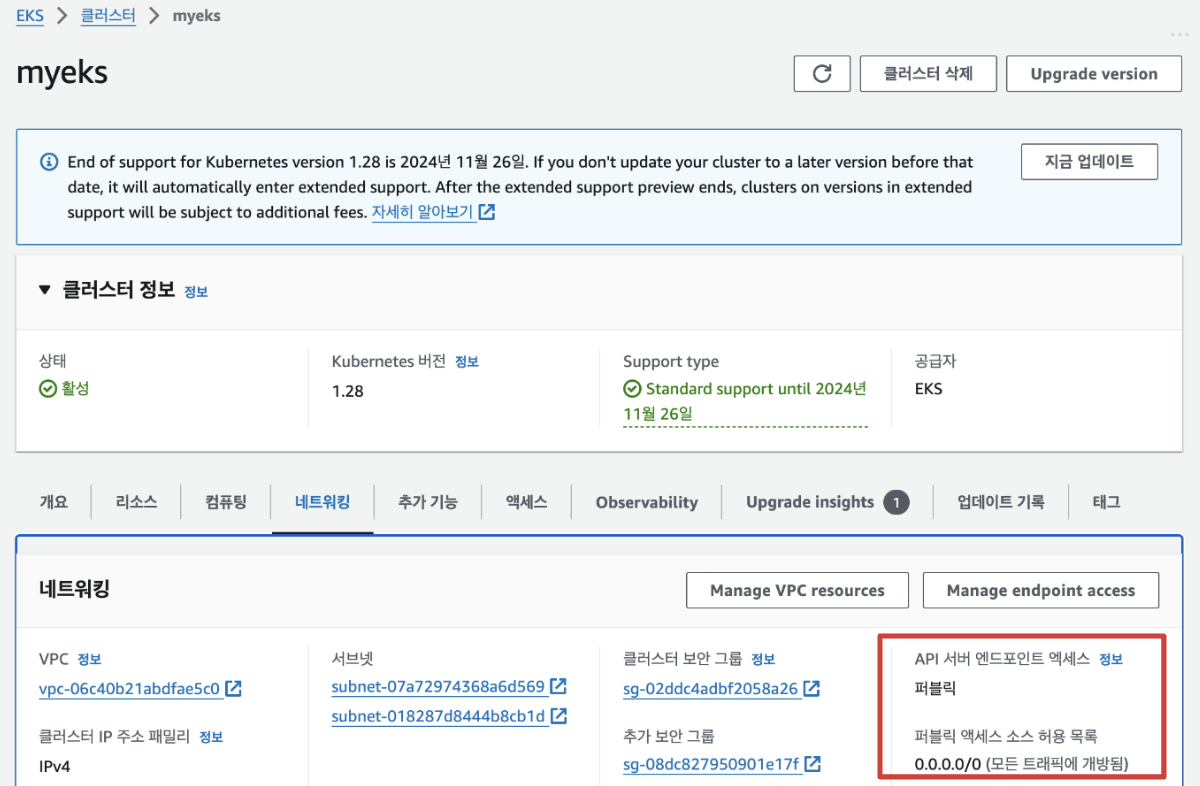

public 액세스 정보

Public +Private 액세스정보

Public + Private 액세스로 변경 시, api-server와 통신하기 위해서는 추가적으로 기존 작업 인스턴스의 IP대역을 추가해주어야 합니다.

# kubectl 사용 확인
kubectl get node -v=6
kubectl cluster-info

# EKS ControlPlane 보안그룹 ID 확인
aws ec2 describe-security-groups --filters Name=group-name,Values=*ControlPlaneSecurityGroup* --query "SecurityGroups[*].[GroupId]" --output text
CPSGID=$(aws ec2 describe-security-groups --filters Name=group-name,Values=*ControlPlaneSecurityGroup* --query "SecurityGroups[*].[GroupId]" --output text)
echo $CPSGID

# 노드 보안그룹에 eksctl-host 에서 노드(파드)에 접속 가능하게 룰(Rule) 추가 설정
aws ec2 authorize-security-group-ingress --group-id $CPSGID --protocol '-1' --cidr 192.168.1.100/32

# kubectl 사용 확인
kubectl get node -v=6
kubectl cluster-info

"Public + Private 액세스 방식을 통해 Public API 사용하는 사용자의 IP 대역 통제하여 사용하는 것을 적극 권장드립니다 "
